Cấu tạo điện trở vòng nhiệt – Nguyên lý & ứng dụng thực tế

Trong các hệ thống gia nhiệt công nghiệp hiện nay, điện trở vòng nhiệt (heater band) là một trong những thiết bị quan trọng bậc nhất. Đặc biệt, với các ứng dụng gia nhiệt bề mặt tròn như ống, trục máy, đầu đùn nhựa…, loại điện trở này gần như là lựa chọn bắt buộc.

Vậy cấu tạo điện trở vòng nhiệt gồm những gì? Hoạt động ra sao? Tại sao lại có hiệu suất cao và được ứng dụng rộng rãi đến vậy?

Bài viết dưới đây từ Harudo sẽ giúp bạn hiểu rõ từ A–Z, đồng thời cung cấp kiến thức chuyên sâu giúp bạn lựa chọn đúng loại điện trở phù hợp – tối ưu hiệu quả và chi phí.

1. Điện trở vòng nhiệt là gì?

Điện trở vòng nhiệt (heater band) là thiết bị gia nhiệt có thiết kế dạng vòng tròn hoặc bán nguyệt, dùng để ôm sát bề mặt cần gia nhiệt.

👉 Đặc điểm nổi bật:

Ôm sát bề mặt → truyền nhiệt trực tiếp
Gia nhiệt đều 360°
Hiệu suất cao, tiết kiệm điện năng
Dễ lắp đặt, thay thế nhanh

📌 Tên gọi khác:

Điện trở vòng
Điện trở kẹp nhiệt
Heater band
Band heater

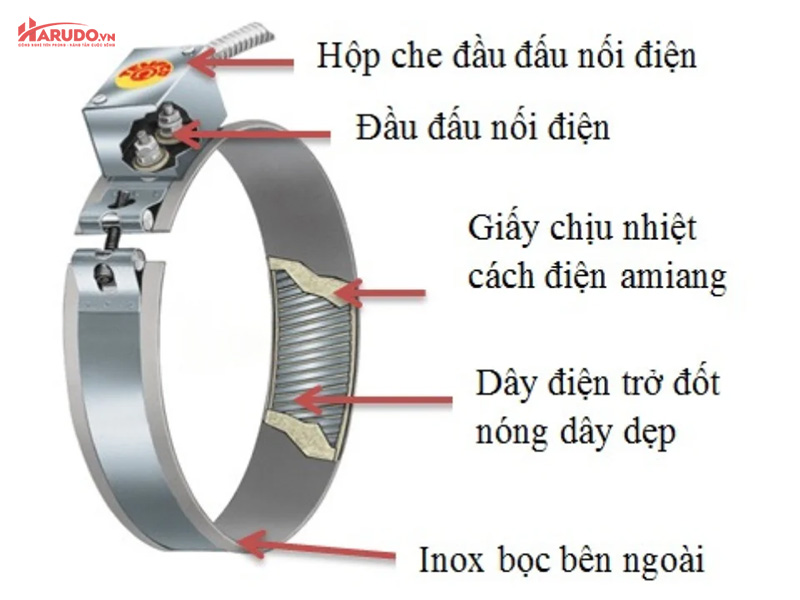

2. Cấu tạo điện trở vòng nhiệt chi tiết

2.1 Tổng quan cấu trúc

Một điện trở vòng nhiệt tiêu chuẩn được cấu tạo từ nhiều lớp vật liệu chịu nhiệt – cách điện – dẫn nhiệt, sắp xếp khoa học để đảm bảo:

An toàn điện tuyệt đối
Truyền nhiệt tối ưu
Độ bền cao trong môi trường công nghiệp

2.2 Các bộ phận chính của điện trở vòng nhiệt

1️⃣ Vỏ ngoài (lớp bảo vệ)

✔ Vật liệu phổ biến:

Inox 304
Inox 430
Thép mạ kẽm

✔ Chức năng:

Bảo vệ toàn bộ cấu trúc bên trong
Chống oxy hóa, chống ăn mòn
Dẫn nhiệt tốt ra môi trường

✔ Thiết kế:

Có tai kẹp, bulong siết chặt
Giúp điện trở ôm sát bề mặt → tăng hiệu suất

2️⃣ Dây điện trở (dây đốt – lõi gia nhiệt)

✔ Vật liệu:

Hợp kim NiCr (Niken – Crom)

✔ Đặc điểm:

Điện trở suất cao
Chịu nhiệt tốt (lên đến 1000°C)
Ít bị oxy hóa

✔ Cách bố trí:

Quấn đều quanh lõi cách điện
Tạo nhiệt đồng đều quanh chu vi

👉 Đây chính là trái tim của điện trở vòng nhiệt

3️⃣ Lớp cách điện – truyền nhiệt

✔ Vật liệu phổ biến:

Mica chịu nhiệt
Gốm cách điện

✔ Vai trò:

Cách điện hoàn toàn giữa dây đốt và vỏ ngoài
Truyền nhiệt nhanh và đều

✔ Phân loại:

Mica: ≤ 350°C (phổ biến nhất)
Ceramic: ≤ 600°C (dùng cho nhiệt cao)

4️⃣ Dây nguồn (dây cấp điện)

✔ Chất liệu:

Lõi đồng chịu nhiệt
Bọc sợi thủy tinh hoặc Teflon

✔ Đặc điểm:

Chịu nhiệt cao
Chống cháy, chống rò điện

✔ Thiết kế:

Ra dây bên hông / phía trên
Có thể bọc ống inox mềm bảo vệ

5️⃣ Phụ kiện & lớp chống ẩm

✔ Bao gồm:

Bulong siết
Tai kẹp
Vít cố định

✔ Lớp chống ẩm:

Gốm chịu nhiệt
Keo cách điện

✔ Tác dụng:

Ngăn bụi, hơi nước xâm nhập
Tăng tuổi thọ điện trở

3. Nguyên lý hoạt động của điện trở vòng nhiệt

3.1 Nguyên lý Joule – nền tảng sinh nhiệt

$Q = I^2 R t$

👉 Khi dòng điện chạy qua dây điện trở NiCr:

Điện năng → chuyển hóa thành nhiệt năng
Nhiệt lượng sinh ra tỷ lệ với bình phương dòng điện

3.2 Quá trình truyền nhiệt

Dây NiCr sinh nhiệt
Nhiệt truyền qua lớp mica/gốm
Truyền ra vỏ inox
Tỏa đều quanh bề mặt cần gia nhiệt

👉 Nhờ thiết kế ôm sát → hiệu suất truyền nhiệt cực cao (≥ 90%)

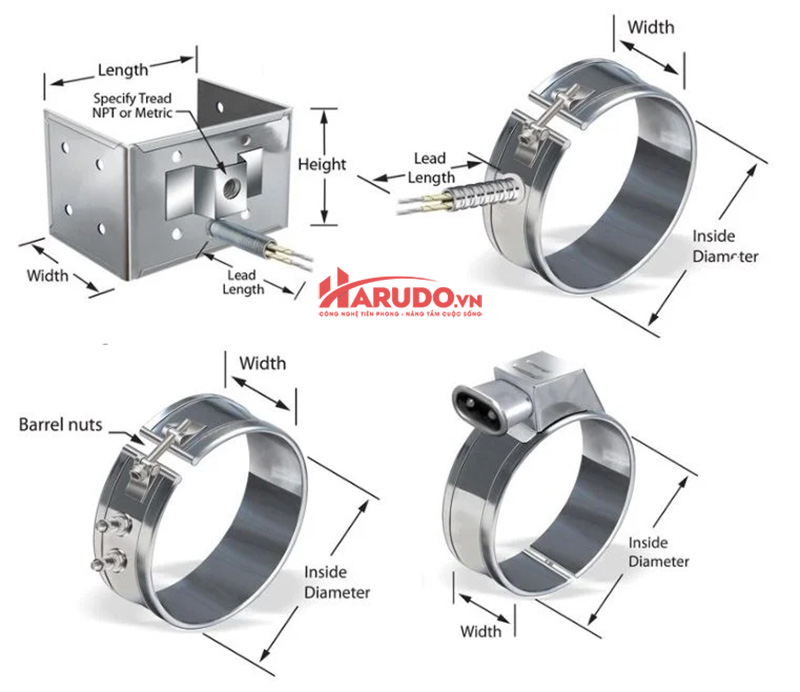

Nguyên lý hoạt động của điện trở vòng nhiệt

4. Ưu điểm vượt trội của điện trở vòng nhiệt

✔ Gia nhiệt nhanh – đều – ổn định
✔ Tiết kiệm điện năng đáng kể
✔ Độ bền cao (5.000 – 20.000 giờ)
✔ Dễ lắp đặt, bảo trì
✔ Gia công theo yêu cầu (kích thước, công suất, điện áp)

👉 So với thanh điện trở thẳng:

Heater band hiệu quả hơn khi gia nhiệt bề mặt tròn

📌 Giải pháp lý tưởng cho hệ thống gia nhiệt công nghiệp – Click để xem ngay:
🔹
Điện trở gia nhiệt – heater resistor – Sự lựa chọn hoàn hảo cho hệ thống xử lý gia nhiệt của mọi công trình
🔹
Bồn bảo ôn giữ nhiệt 72h Megasun – Giải pháp nước nóng trung tâm hoàn hảo cho mọi công trình

5. Phân loại điện trở vòng nhiệt phổ biến

5.1 Điện trở vòng mica

Nhiệt độ ≤ 350°C
Giá thành rẻ
Phổ biến nhất

5.2 Điện trở vòng ceramic

Nhiệt độ ≤ 600°C
Cách nhiệt tốt
Tuổi thọ cao

5.3 Điện trở vòng có cánh tản nhiệt

Giảm thất thoát nhiệt
Tăng hiệu suất
Dùng trong môi trường mở

5.4 Điện trở vòng có cảm biến

Tích hợp Thermocouple
Kiểm soát nhiệt chính xác

6. Ứng dụng thực tế trong công nghiệp

6.1 Ngành nhựa

Máy ép nhựa
Máy đùn nhựa
Đầu khuôn

6.2 Ngành thực phẩm

Gia nhiệt bồn chứa
Máy chiết rót
Ống dẫn

6.3 Ngành bao bì

Máy hàn túi
Máy ép nhiệt

6.4 Ngành cơ khí – luyện kim

Gia nhiệt khuôn
Ống thép
Bồn dầu

7. Cách chọn điện trở vòng nhiệt phù hợp

👉 7 tiêu chí quan trọng:

✔ Đường kính & chiều rộng
✔ Công suất (W)
✔ Điện áp (220V / 380V)
✔ Nhiệt độ làm việc
✔ Môi trường (ẩm, bụi, hóa chất)
✔ Loại vật liệu (mica / ceramic)
✔ Kiểu đầu dây
