Cách lắp đặt máy bơm màng khí nén đúng kỹ thuật

Cách lắp đặt máy bơm màng khí nén đúng kỹ thuật – Hướng dẫn chi tiết từ A-Z

Máy bơm màng khí nén hiện đang là thiết bị không thể thiếu trong nhiều ngành công nghiệp như hóa chất, thực phẩm, sơn, mực in, xử lý nước thải và bơm dung môi. Tuy nhiên, để máy hoạt động ổn định, đạt hiệu suất cao và có tuổi thọ bền bỉ thì việc lắp đặt đúng kỹ thuật là yếu tố cực kỳ quan trọng. Rất nhiều doanh nghiệp đầu tư máy bơm màng chất lượng cao nhưng do lắp đặt sai cách nên xảy ra các lỗi như: rung mạnh, lưu lượng yếu, tiêu hao khí nén lớn, nhanh hỏng màng bơm hoặc rò rỉ hóa chất. Chính vì vậy, trong bài viết này, HARUDO sẽ hướng dẫn chi tiết cách lắp đặt máy bơm màng khí nén đúng kỹ thuật giúp hệ thống vận hành an toàn và hiệu quả nhất.

Máy bơm màng khí nén là gì?

Máy bơm màng khí nén (Air Operated Double Diaphragm Pump – AODD Pump) là dòng bơm hoạt động bằng khí nén thông qua chuyển động qua lại của hai màng bơm. Thiết bị có khả năng bơm được nhiều loại chất lỏng khác nhau như:

Hóa chất ăn mòn
Dung môi
Sơn
Mực in
Keo
Bùn thải
Thực phẩm dạng lỏng
Chất lỏng có độ nhớt cao

Ưu điểm lớn của máy bơm màng khí nén là:

Tự mồi tốt
Chạy khô không hỏng
Chống cháy nổ
Bơm được chất đặc và có hạt rắn
Dễ bảo trì

Vì sao cần lắp đặt máy bơm màng khí nén đúng kỹ thuật?

Theo nhiều tài liệu kỹ thuật về máy bơm màng khí nén, việc lắp đặt đúng tiêu chuẩn giúp thiết bị vận hành ổn định, tiết kiệm khí nén và giảm hỏng hóc đáng kể.

Nếu lắp đặt sai kỹ thuật có thể gây ra:

Giảm lưu lượng bơm
Hao tốn khí nén
Rung lắc mạnh
Hỏng màng bơm nhanh
Xâm thực đường hút
Rò rỉ hóa chất
Mất an toàn trong môi trường dễ cháy nổ

Ngược lại, khi lắp đặt đúng kỹ thuật sẽ mang lại các lợi ích:

Tăng tuổi thọ máy bơm
Giảm chi phí bảo trì
Tiết kiệm điện và khí nén
Hoạt động ổn định liên tục
Hạn chế sự cố sản xuất
Đảm bảo an toàn cho người vận hành

Nguyên lý hoạt động của máy bơm màng khí nén

Trước khi lắp đặt, cần hiểu sơ bộ nguyên lý hoạt động của thiết bị.

Máy sử dụng khí nén cấp vào buồng van khí để điều khiển hai màng bơm chuyển động qua lại. Khi một bên hút chất lỏng thì bên còn lại thực hiện quá trình xả.

Quá trình này diễn ra liên tục tạo thành dòng chảy ổn định.

Chuẩn bị trước khi lắp đặt máy bơm màng khí nén

1. Kiểm tra vị trí lắp đặt

Vị trí lắp đặt cần đáp ứng các yêu cầu:

Thông thoáng
Khô ráo
Dễ bảo trì
Gần nguồn chất lỏng
Gần nguồn khí nén

Nên đặt máy:

Trên nền bê tông chắc chắn
Có đệm cao su giảm rung
Hạn chế ánh nắng trực tiếp
Tránh môi trường quá ẩm

Theo khuyến nghị kỹ thuật, khoảng cách đường hút càng ngắn thì hiệu suất hút càng cao.

2. Kiểm tra hệ thống khí nén

Đây là bước cực kỳ quan trọng.

Nguồn khí nén cần:

Sạch
Khô
Ổn định áp suất

Nên trang bị:

Bộ lọc khí
Van điều áp
Đồng hồ áp suất
Van khóa khí

Áp suất khí nén thường phù hợp:

2 – 7 bar
Tùy model máy bơm

Nếu khí nén chứa nhiều hơi nước sẽ gây:

Đóng băng van khí
Kẹt van
Giảm tuổi thọ màng bơm

3. Lựa chọn đường ống phù hợp

Đường hút

Càng ngắn càng tốt
Hạn chế co gấp
Không dùng ống quá nhỏ

Đường xả

Chọn đúng kích thước
Chịu được áp lực làm việc

Đường khí nén

Đủ lưu lượng
Không rò rỉ

Cách lắp đặt máy bơm màng khí nén đúng kỹ thuật

Bước 1: Cố định máy bơm

Đặt máy trên bề mặt phẳng và chắc chắn.

Lưu ý:

Không để máy nghiêng
Có đệm chống rung
Xiết chặt bulong cố định

Việc cố định tốt giúp:

Giảm rung lắc
Giảm tiếng ồn
Bảo vệ đường ống

Bước 2: Lắp đường ống hút

Đây là phần ảnh hưởng lớn tới hiệu suất máy bơm.

Nguyên tắc:

Ống hút ngắn nhất có thể
Hạn chế co nối
Không bị hở khí

Nếu bơm chất đặc:

Tăng kích thước ống hút
Giảm tổn thất áp lực

Khi lắp:

Dùng băng tan hoặc gioăng kín
Kiểm tra độ kín tuyệt đối

Bước 3: Lắp đường ống xả

Đường xả cần:

Chịu áp lực tốt
Có van khóa
Có thể lắp van một chiều

Nếu hệ thống rung mạnh:

Dùng ống mềm công nghiệp
Gắn bình giảm xung

Việc này giúp:

Ổn định lưu lượng
Bảo vệ đường ống
Giảm va đập thủy lực

Bước 4: Kết nối khí nén

Kết nối đường khí nén vào cổng cấp khí của bơm.

Nên lắp:

Bộ lọc khí
Van điều áp
Van khóa nhanh

Áp suất khởi động ban đầu nên thấp để kiểm tra độ ổn định trước khi tăng lên áp suất làm việc.

Bước 5: Nối đất chống tĩnh điện

Đặc biệt quan trọng khi:

Bơm dung môi
Hóa chất dễ cháy
Sơn
Cồn

Nối đất giúp:

Chống phát tia lửa điện
Đảm bảo an toàn cháy nổ

Bước 6: Kiểm tra trước khi vận hành

Trước khi chạy thử:

Kiểm tra bulong
Kiểm tra rò rỉ
Kiểm tra áp suất khí
Kiểm tra van khóa

Sau đó:

Mở khí từ từ
Cho máy chạy chậm
Theo dõi rung và tiếng ồn

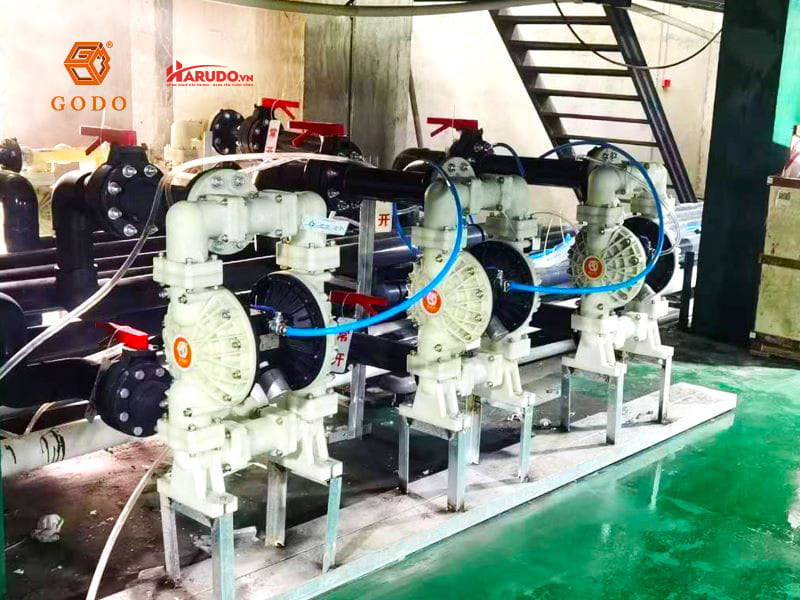

Cách lắp đặt máy bơm màng khí nén đúng kỹ thuật-01

Sơ đồ lắp đặt máy bơm màng khí nén tiêu chuẩn

Một hệ thống tiêu chuẩn thường gồm:

Máy nén khí
Bộ lọc khí
Van điều áp
Máy bơm màng
Đường hút
Đường xả
Van khóa
Bình giảm xung

Các lỗi thường gặp khi lắp đặt máy bơm màng khí nén

1. Đường hút quá dài

Hậu quả:

Hút yếu
Giảm lưu lượng
Xâm thực

Giải pháp:

Rút ngắn đường hút
Tăng kích thước ống

2. Khí nén không sạch

Hậu quả:

Kẹt van khí
Đóng băng
Hỏng màng

Giải pháp:

Lắp bộ lọc khí
Xả nước định kỳ

3. Không cố định máy chắc chắn

Hậu quả:

Rung mạnh
Lỏng đường ống
Nứt chân đế

Giải pháp:

Dùng đế chống rung
Xiết bulong chắc chắn

4. Lắp sai chiều hút xả

Hậu quả:

Máy không hoạt động
Lưu lượng yếu

Giải pháp:

Kiểm tra ký hiệu IN/OUT trên thân bơm

5. Không nối đất

Hậu quả:

Nguy cơ cháy nổ cao

Giải pháp:

Bắt dây tiếp địa đúng tiêu chuẩn

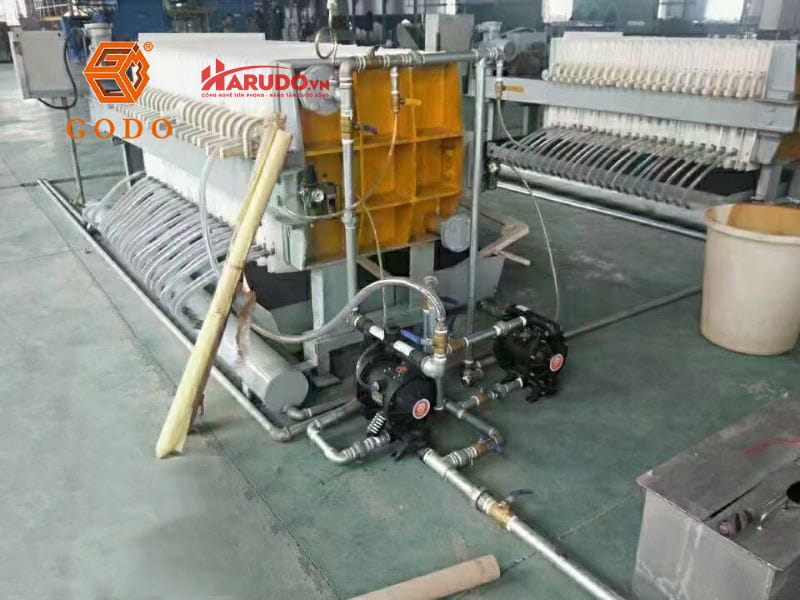

Cách lắp đặt máy bơm màng khí nén đúng kỹ thuật-02

Những lưu ý quan trọng khi vận hành máy bơm màng khí nén

Để máy hoạt động bền bỉ:

Không chạy quá áp suất cho phép
Không để đường hút bị tắc
Vệ sinh lọc khí định kỳ
Kiểm tra màng bơm thường xuyên
Siết lại bulong sau thời gian vận hành

Ngoài ra:

Không dùng vật liệu bơm sai với hóa chất
Chọn màng bơm phù hợp môi trường làm việc

Khi nào cần bảo trì máy bơm màng khí nén?

Nên kiểm tra định kỳ:

1 – 3 tháng/lần với hệ thống hoạt động liên tục

Các hạng mục cần kiểm tra:

Màng bơm
Van bi
Đế van
Bộ chia khí
Gioăng kín
Đường ống khí nén

Bảo trì đúng cách giúp:

Giảm downtime
Tăng tuổi thọ máy
Giảm chi phí sửa chữa

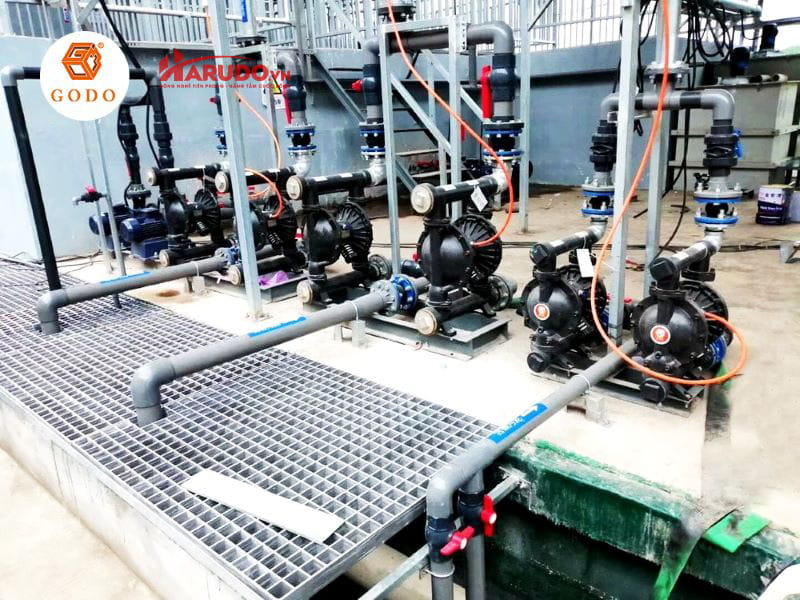

Cách lắp đặt máy bơm màng khí nén đúng kỹ thuật-03

Kinh nghiệm chọn vị trí lắp đặt máy bơm màng hiệu quả

Một số kinh nghiệm thực tế:

Đặt gần bồn chứa nhất có thể
Tránh vị trí rung động mạnh
Có không gian thao tác bảo trì
Thuận tiện thay màng bơm
Tránh nhiệt độ môi trường quá cao

Trong nhà máy hóa chất:

Nên có máng chống tràn
Có hệ thống thông gió tốt

📌 Giải pháp lý tưởng cho hệ thống xử lý nước thải công nghiệp và dân dụng – Click để xem ngay:
🔹
Bơm màng Godo – Sự lựa chọn hoàn hảo cho hệ thống xử lý nước thải của mọi công trình
🔹
Bơm định lượng FG Pumps Italy – Giải pháp bơm hoàn hảo cho mọi công trình

HARUDO – Đơn vị tư vấn và cung cấp máy bơm màng khí nén uy tín

Nếu bạn đang cần:

Tư vấn chọn máy bơm màng
Hướng dẫn lắp đặt hệ thống
Thi công đường ống
Bảo trì máy bơm màng khí nén

HARUDO là đơn vị uy tín chuyên:

Máy bơm màng khí nén
Phụ kiện khí nén
Hệ thống bơm công nghiệp
Thiết bị xử lý chất lỏng

Chúng tôi hỗ trợ:

Khảo sát thực tế
Thiết kế hệ thống
Hướng dẫn kỹ thuật tận nơi
Bảo hành chính hãng

💡 Sản phẩm gợi ý:
➡️ Bơm màng khí nén Godo QBY3-40QTFF – Sự lựa lý tưởng cho hệ thống bơm hoá chất
➡️ Bơm Định Lượng FG Pumps FGM 150 – Sự lựa chọn lý tưởng cho hệ thống bơm xử lý hoá chất trong công nghiệp

Kết luận

Việc lắp đặt máy bơm màng khí nén đúng kỹ thuật đóng vai trò vô cùng quan trọng trong hiệu suất và tuổi thọ thiết bị. Một hệ thống được lắp đặt chuẩn sẽ giúp:
