Nguyên lý hoạt động và ứng dụng của can nhiệt PT100

Nguyên lý hoạt động và ứng dụng của can nhiệt PT100 – Giải pháp đo nhiệt độ chính xác hàng đầu hiện nay

Trong các hệ thống đo lường và kiểm soát nhiệt độ, can nhiệt PT100 luôn là lựa chọn hàng đầu nhờ độ chính xác cao, độ ổn định tốt và khả năng ứng dụng đa dạng. Từ các nhà máy sản xuất công nghiệp cho đến các thiết bị dân dụng, PT100 xuất hiện gần như ở mọi nơi cần kiểm soát nhiệt độ. Vậy nguyên lý hoạt động và ứng dụng của can nhiệt PT100 là gì? Cấu tạo ra sao? Ưu nhược điểm như thế nào? Bài viết dưới đây từ harudo sẽ giúp bạn hiểu rõ toàn diện.

1. Can nhiệt PT100 là gì?

Can nhiệt PT100 là một loại cảm biến nhiệt độ thuộc nhóm RTD (Resistance Temperature Detector) – cảm biến đo nhiệt dựa trên sự thay đổi điện trở.

PT: viết tắt của Platinum (bạch kim)
100: điện trở = 100Ω tại 0°C

Ngoài PT100, còn có các loại như:

PT500
PT1000

Tuy nhiên, PT100 là loại phổ biến nhất nhờ độ chính xác cao và chi phí hợp lý.

👉 Các dạng phổ biến:

PT100 2 dây
PT100 3 dây (phổ biến nhất)
PT100 4 dây (độ chính xác cao nhất)

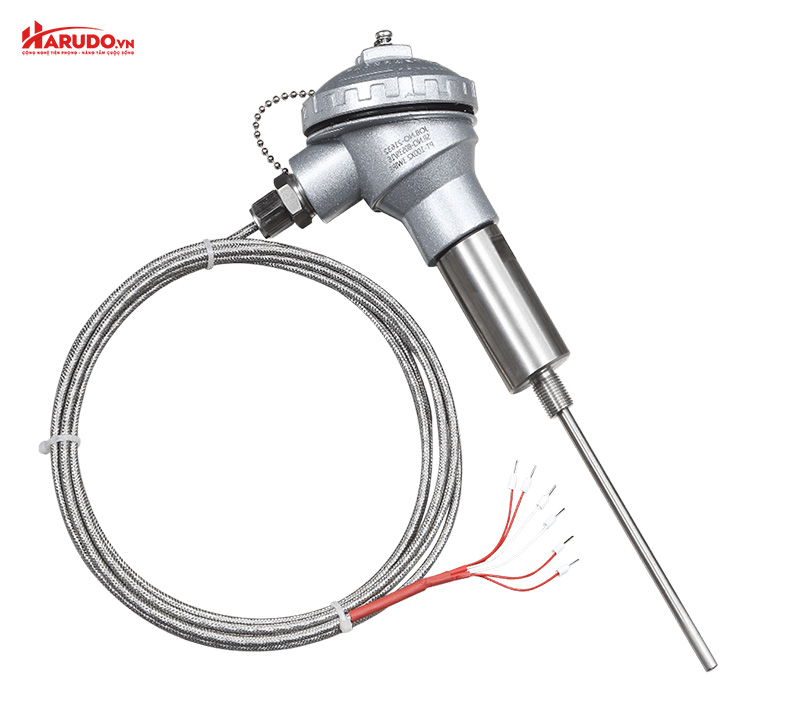

Can nhiệt PT100 có độ chính xác cao, độ ổn định tốt

2. Nguyên lý hoạt động và ứng dụng của can nhiệt PT100

2.1 Nguyên lý hoạt động của PT100

Nguyên lý hoạt động của PT100 dựa trên một quy luật vật lý đơn giản:

👉 Điện trở của kim loại (Platinum) thay đổi theo nhiệt độ

Cụ thể:

Tại 0°C → R = 100Ω
Khi nhiệt độ tăng → điện trở tăng
Khi nhiệt độ giảm → điện trở giảm

Mối quan hệ gần như tuyến tính:

📈 Nhiệt độ ↑ → Điện trở ↑
📉 Nhiệt độ ↓ → Điện trở ↓

Dải đo tiêu chuẩn:

-200°C đến 600°C

💡 Bộ điều khiển (PLC, đồng hồ nhiệt) sẽ:

Cấp dòng điện nhỏ qua cảm biến
Đo điện trở
Quy đổi sang nhiệt độ hiển thị

2.2 Vì sao PT100 có độ chính xác cao?

Platinum có tính ổn định cao
Ít bị oxy hóa
Đặc tính tuyến tính tốt

👉 Sai số cực thấp, phù hợp cho:

Phòng thí nghiệm
Ngành thực phẩm
Dược phẩm

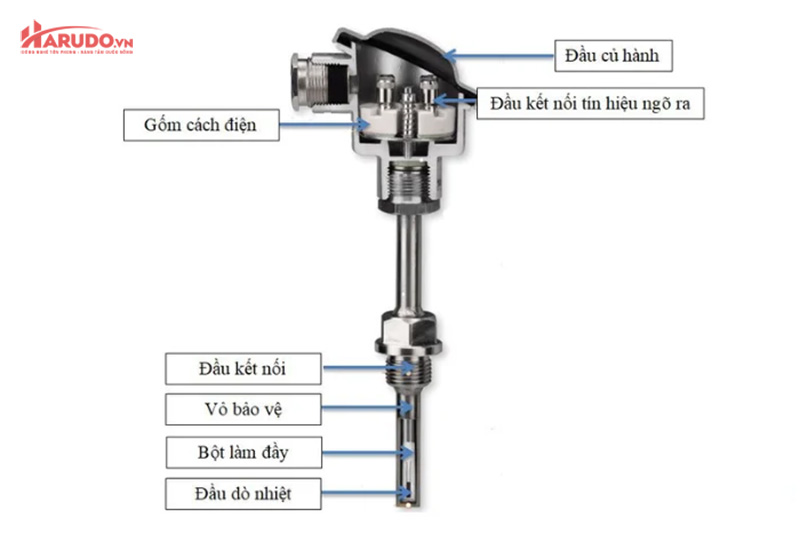

3. Cấu tạo của can nhiệt PT100

Một can nhiệt PT100 tiêu chuẩn gồm các bộ phận chính:

3.1 Đầu dò nhiệt (Sensor Element)

Là lõi cảm biến (Platinum)
Quyết định độ chính xác

3.2 Bột làm đầy (Alumina)

Giữ cố định đầu dò
Chống rung, tăng độ bền

3.3 Vỏ bảo vệ (Inox 304 / 316)

Tiếp xúc trực tiếp môi trường đo
Chống ăn mòn, chịu nhiệt tốt

3.4 Ống bảo vệ (Thermowell)

Bảo vệ cảm biến trong môi trường khắc nghiệt
Có thể tháo rời để bảo trì

3.5 Đầu kết nối (Ren / Mặt bích)

Lắp đặt vào hệ thống

3.6 Gốm cách điện

Chống rò điện
Tăng độ an toàn

3.7 Đầu củ hành (Terminal Head)

Bảo vệ đầu nối dây
Chống bụi, nước

4. Phân loại can nhiệt PT100 phổ biến

4.1 Theo số dây

2 dây: giá rẻ, độ chính xác thấp hơn
3 dây: phổ biến nhất (cân bằng điện trở dây dẫn)
4 dây: chính xác cao (dùng trong phòng lab)

4.2 Theo kiểu lắp

Dạng que thẳng
Dạng dây mềm
Dạng mặt bích
Dạng ren

4.3 Theo môi trường sử dụng

PT100 chống nước
PT100 chống ăn mòn
PT100 chịu nhiệt cao

5. Ưu điểm của can nhiệt PT100

✔️ Độ chính xác cao
✔️ Hoạt động ổn định lâu dài
✔️ Tuyến tính tốt (dễ xử lý tín hiệu)
✔️ Chống ăn mòn tốt (inox 304/316)
✔️ Tuổi thọ cao
✔️ Thiết kế đa dạng theo yêu cầu

👉 Đây là lý do PT100 được sử dụng rộng rãi trong công nghiệp.

6. Nhược điểm của PT100

❌ Dải nhiệt giới hạn (≤ 600°C)
❌ Giá cao hơn Thermocouple loại thường
❌ Cần thiết bị đọc chuyên dụng

👉 Với nhiệt độ > 600°C, nên dùng cặp nhiệt điện (Thermocouple).

📌 Giải pháp lý tưởng cho hệ thống gia nhiệt công nghiệp – Click để xem ngay:
🔹
Điện trở gia nhiệt – heater resistor – Sự lựa chọn hoàn hảo cho hệ thống xử lý gia nhiệt của mọi công trình
🔹
Máy nước nóng năng lượng mặt trời Megasun – Giải pháp nước nóng trung tâm hoàn hảo cho mọi công trình

7. Ứng dụng của can nhiệt PT100 trong thực tế

7.1 Trong công nghiệp

Lò hơi
Lò sấy
Lò nung
Dây chuyền sản xuất

👉 Giúp kiểm soát nhiệt chính xác → tăng chất lượng sản phẩm

7.2 Ngành thực phẩm

Lò nướng
Máy sấy
Bồn gia nhiệt

👉 Đảm bảo tiêu chuẩn vệ sinh & nhiệt độ ổn định

7.3 Ngành hóa chất

Đo nhiệt độ axit loãng
Dung dịch muối
Hóa chất ăn mòn

👉 Kết hợp vỏ inox 316 hoặc Teflon chống ăn mòn

7.4 Ngành HVAC – điều hòa

Hệ thống nước nóng
Hệ thống lạnh
AHU, Chiller

7.5 Ứng dụng dân dụng

Lò rang cà phê
Máy ấp trứng
Phòng xông hơi
Tủ sấy

8. So sánh PT100 và Thermocouple

Tiêu chí	PT100	Thermocouple
Độ chính xác	Rất cao	Trung bình
Dải nhiệt	-200 → 600°C	Lên đến 1800°C
Độ ổn định	Cao	Trung bình
Giá thành	Cao hơn	Thấp hơn

👉 Kết luận:

PT100 → dùng khi cần chính xác
Thermocouple → dùng khi nhiệt độ rất cao

9. Cách lựa chọn can nhiệt PT100 phù hợp

Khi chọn PT100, cần lưu ý:

Dải nhiệt cần đo
Môi trường (nước, hóa chất…)
Chiều dài đầu dò
Kiểu lắp (ren, bích)
Số dây (2/3/4 dây)

👉 Chọn đúng giúp:

Tăng tuổi thọ thiết bị
Giảm sai số
Tiết kiệm chi phí

💡 Sản phẩm gợi ý:
➡️ Cảm biến nhiệt PT100 phi 8 x 300mm ren 27 – Sự lựa chọn hàng đầu trong hệ thống gia nhiệt
➡️ Điện trở Titan – Sự lựa chọn lý tưởng cho các hệ thống gia nhiệt dân dụng và công nghiệp

10. Địa chỉ cung cấp can nhiệt PT100 uy tín

Nếu bạn đang tìm can nhiệt PT100 chất lượng cao, giá tốt, hãy lựa chọn:

👉 HARUDO :

Sản xuất theo yêu cầu
Đa dạng mẫu mã
Giá cạnh tranh
Tư vấn kỹ thuật chuyên sâu

Kết luận

Nguyên lý hoạt động và ứng dụng của can nhiệt PT100 là nền tảng quan trọng trong lĩnh vực đo lường nhiệt độ hiện đại. Nhờ khả năng đo chính xác, độ bền cao và tính ổn định, PT100 đã trở thành lựa chọn không thể thiếu trong công nghiệp và đời sống.

👉 Nếu bạn cần tư vấn lựa chọn PT100 phù hợp, đừng ngần ngại liên hệ harudo.vn để được hỗ trợ nhanh nhất!
