Điện trở gia nhiệt nước ren 59: 5 thông số cần đo trước khi thay

Điện trở gia nhiệt nước ren 59 thường được sử dụng trong bồn nước, thiết bị gia nhiệt và các hệ thống cần làm nóng chất lỏng. Khi điện trở cũ bị cháy, giảm khả năng gia nhiệt hoặc cần thay mới, chỉ chọn đúng kích thước ren là chưa đủ. Người dùng còn phải kiểm tra công suất, điện áp, chiều dài thanh nhiệt, vật liệu và kiểu đấu điện để đảm bảo mẫu mới tương thích với thiết bị. Việc đo sai chỉ một thông số có thể khiến điện trở ren 59 không lắp vừa, rò nước tại chân ren, làm nóng chậm hoặc gây quá tải cho hệ thống điện. Bài viết dưới đây, HARUDO sẽ hướng dẫn 5 thông số quan trọng cần kiểm tra trước khi thay điện trở nước, đồng thời gợi ý cách đối chiếu mẫu cũ và lựa chọn phương án gia công phù hợp.

5 thông số cần kiểm tra trước khi thay điện trở gia nhiệt nước ren 59

Khi thay điện trở gia nhiệt nước ren 59, không nên chỉ dựa vào hình dáng bên ngoài hoặc tên gọi của sản phẩm cũ. Hai thanh nhiệt ren nhìn gần giống nhau vẫn có thể khác về bước ren, chiều dài, công suất hoặc điện áp.

Vì vậy, trước khi đặt mua hoặc gia công, nên đo và đối chiếu đồng thời các thông số cơ khí, điện và vật liệu.

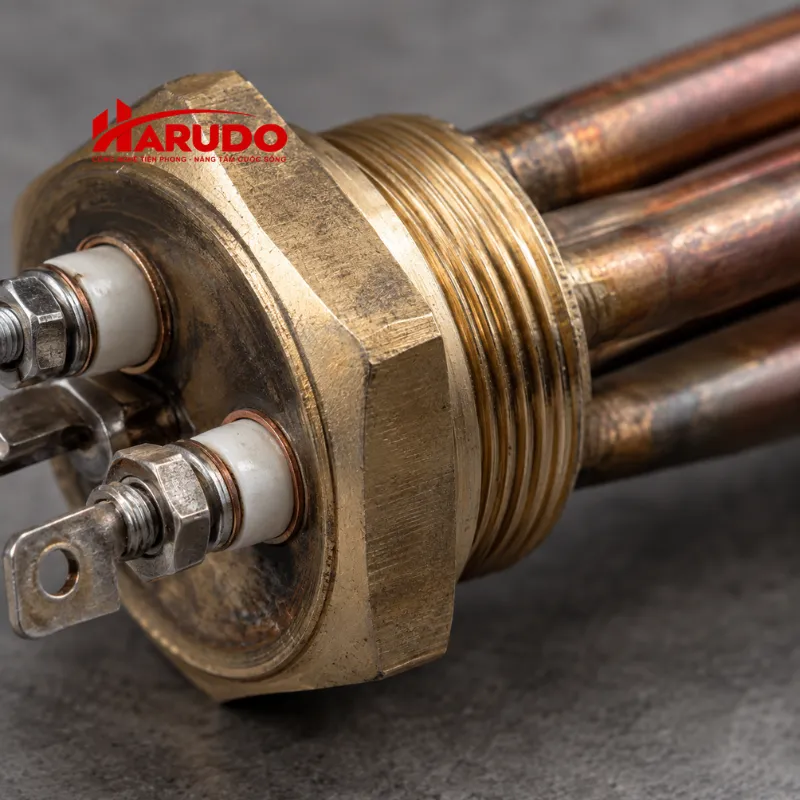

Kích thước ren thực tế

Ren quyết định điện trở mới có lắp được vào thiết bị hay không. Vì vậy, nên đo trực tiếp thay vì chỉ dựa vào tên “ren 59”.

Các thông số cần kiểm tra gồm:

Đường kính ngoài của ren.
Bước ren.
Chiều dài phần ren.
Kiểu ren đang sử dụng.
Tình trạng ren trên bồn.
Vị trí gioăng làm kín.

Nên dùng thước cặp để đo đường kính ngoài. Không nên ước lượng kích thước bằng mắt.

Nếu cần xác định bước ren, có thể dùng dưỡng đo ren. Bạn cũng có thể đối chiếu trực tiếp với mẫu cũ.

Nếu điện trở cũ đã biến dạng, nên kiểm tra cả đầu ren trên thiết bị. Cách này giúp hạn chế sai lệch khi làm sản phẩm thay thế.

Chiều dài thanh gia nhiệt

Chiều dài thanh ảnh hưởng đến vị trí lắp và diện tích truyền nhiệt. Thanh quá dài có thể chạm thành hoặc đáy bồn.

Ngược lại, thanh quá ngắn có thể làm vùng gia nhiệt không phù hợp.

Khi đo cần chú ý:

Chiều dài từ chân ren đến cuối thanh.
Chiều sâu của bồn.
Khoảng cách tới đáy bồn.
Khoảng cách tới thành bồn.
Mực nước thấp nhất khi vận hành.
Không gian dành cho đầu đấu điện.

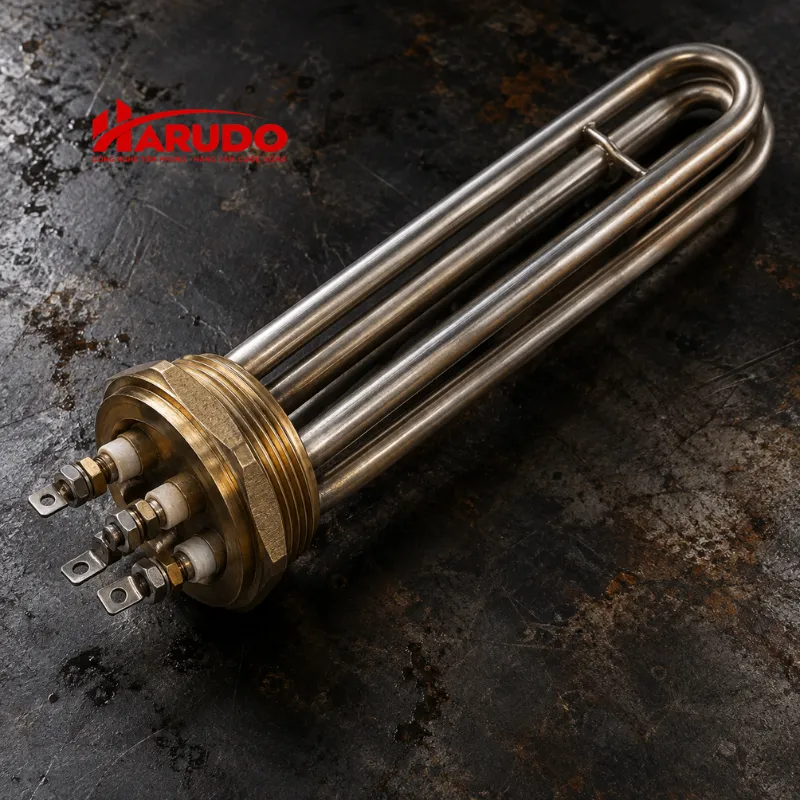

Với thanh chữ U, cần đo thêm chiều dài hai nhánh. Khoảng cách giữa hai nhánh cũng rất quan trọng.

Nếu mẫu cũ đang hoạt động ổn định, nên giữ kích thước gần với thiết kế ban đầu. Khi thay đổi chiều dài, cần kiểm tra lại không gian lắp.

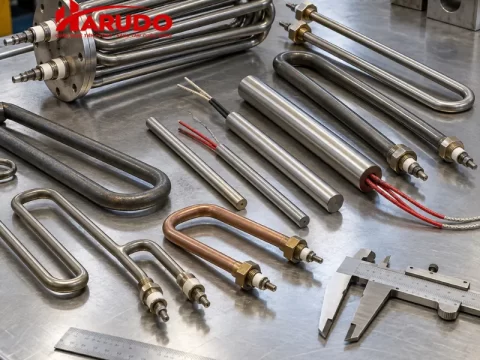

Xem thêm: Gia công điện trở nhiệt theo yêu cầu: Cần gửi những thông số gì để báo giá đúng?

Công suất gia nhiệt

Công suất ảnh hưởng trực tiếp đến tốc độ làm nóng nước. Đây là thông số không nên thay đổi tùy ý.

Cần đối chiếu:

Công suất của điện trở cũ.
Dung tích nước.
Nhiệt độ ban đầu.
Nhiệt độ cần đạt.
Thời gian gia nhiệt.
Công suất bộ điều khiển.
Khả năng chịu tải của dây điện và aptomat.

Ví dụ, hệ thống cũ đang dùng điện trở 3kW. Nếu tăng lên 6kW, dòng điện cũng sẽ tăng.

Khi đó, cần kiểm tra lại dây dẫn và aptomat. Contactor và bộ điều khiển cũng phải chịu được tải mới.

HARUDO khuyến nghị giữ công suất thiết kế nếu hệ thống đang hoạt động ổn định. Nếu muốn tăng công suất, cần kiểm tra đồng bộ phần cấp điện.

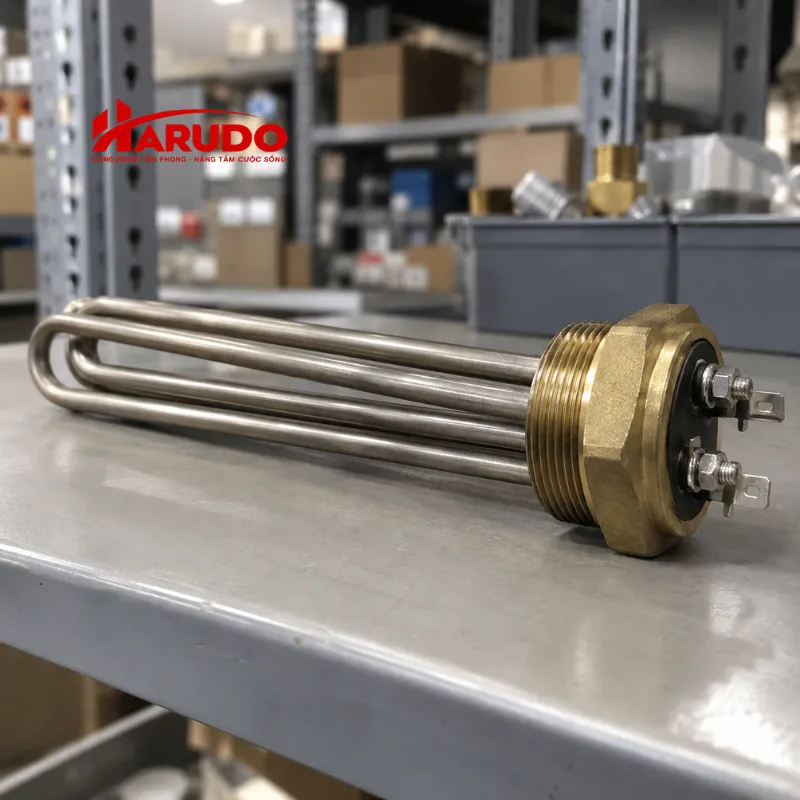

Điện trở gia nhiệt nước ren 59 — Chiều dài thanh ảnh hưởng đến vị trí lắp và diện tích truyền nhiệt

Điện áp và kiểu đấu điện

Điện trở có kích thước đúng nhưng sai điện áp vẫn không thể dùng đúng cách. Vì vậy, cần xác định nguồn cấp trước khi đặt mua.

Người dùng nên kiểm tra:

Điện áp định mức.
Nguồn điện thực tế.
Hệ thống 1 pha hay 3 pha.
Số đầu đấu điện.
Sơ đồ đấu dây hiện tại.
Tem thông số của điện trở cũ.

Một số thiết bị sử dụng nguồn 220V. Nhiều hệ thống công nghiệp lại dùng nguồn 380V.

Do đó, không nên chọn điện áp chỉ dựa vào công suất. Cần đối chiếu với nguồn cấp và cách đấu hiện tại.

Nếu tem còn rõ, nên chụp lại trước khi tháo. Nếu tem đã mất, hãy ghi lại số đầu dây và nguồn điện đang sử dụng.

Vật liệu vỏ thanh nhiệt

Vật liệu ảnh hưởng đến độ bền và khả năng chống ăn mòn. Không phải hệ thống nào cũng phù hợp với cùng một loại vật liệu.

Một số vật liệu thường gặp:

Inox 304.
Inox 316.
Đồng.
Vật liệu chuyên dụng.
Vật liệu lựa chọn theo môi trường nước.

Inox 304 phù hợp với nhiều ứng dụng nước sạch thông thường. Với môi trường ăn mòn cao hơn, có thể cần vật liệu khác.

Ngoài vật liệu, nên cung cấp nhiệt độ làm việc. Tần suất vận hành cũng là thông tin quan trọng.

HARUDO khuyến nghị mô tả rõ môi chất khi đặt gia công. Điều này giúp lựa chọn cấu hình phù hợp hơn.

Cách đối chiếu điện trở cũ với mẫu thay thế

Đối chiếu mẫu cũ là cách đơn giản để hạn chế sai thông số. Không nên chỉ so sánh hình dáng bên ngoài.

Đối chiếu phần cơ khí

Trước tiên, cần kiểm tra các kích thước liên quan đến khả năng lắp đặt.

Nên đo:

Đường kính ngoài của ren.
Bước ren.
Chiều dài phần ren.
Chiều dài thanh.
Chiều dài chữ U.
Khoảng cách giữa các nhánh.
Kích thước phần đầu điện.
Vị trí gioăng làm kín.

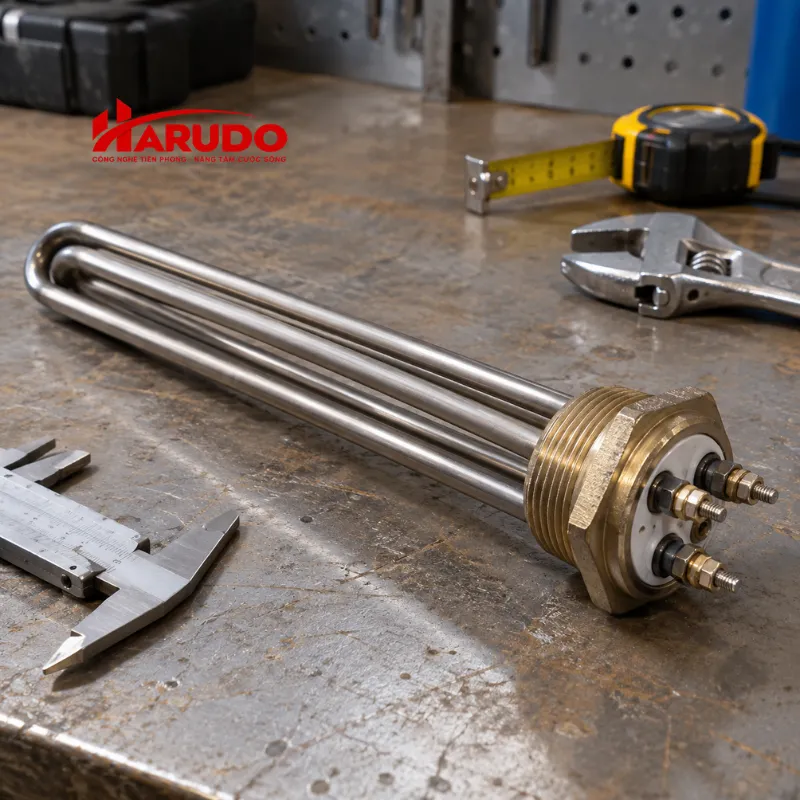

Nên sử dụng thước cặp hoặc dụng cụ đo phù hợp. Việc ước lượng bằng mắt dễ tạo sai số.

Nếu thanh có hình dạng đặc biệt, hãy chụp từ nhiều góc. Có thể đặt thước cạnh sản phẩm để dễ đối chiếu.

Đối chiếu thông số điện

Sau phần cơ khí, cần kiểm tra thông tin điện của mẫu cũ.

Các thông số quan trọng gồm:

Công suất định mức.
Điện áp 220V hoặc 380V.
Nguồn 1 pha hoặc 3 pha.
Số đầu đấu.
Kiểu đấu dây.
Thông tin còn lại trên tem.

Nếu tem vẫn đọc được, nên chụp lại trước khi tháo. Đây là dữ liệu quan trọng khi đặt mẫu thay thế.

Không nên tự suy đoán điện áp khi tem đã mất. Cần kiểm tra nguồn điện thực tế của thiết bị.

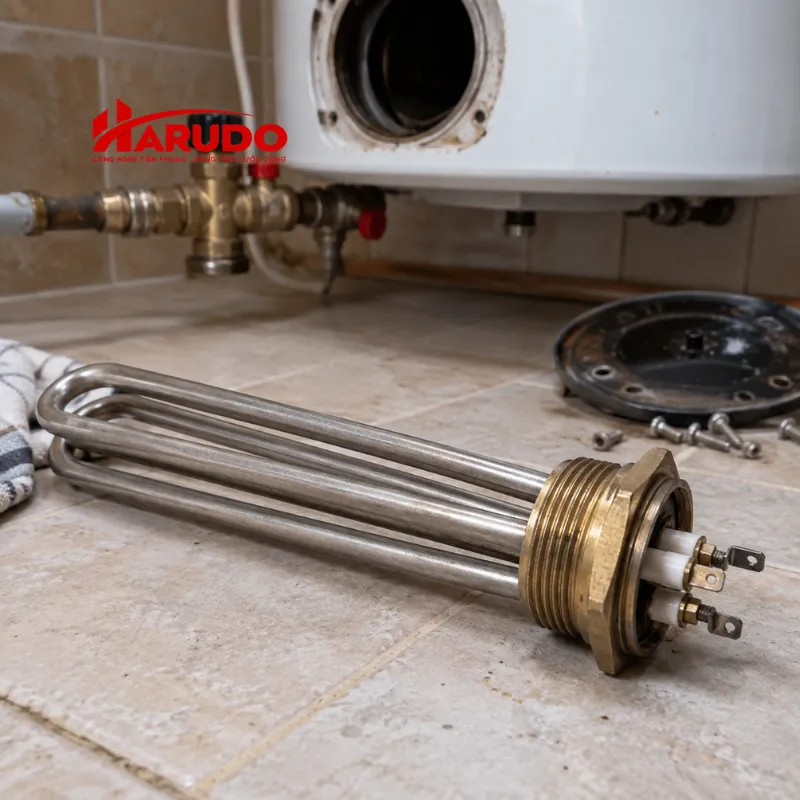

Khi mẫu cũ đã cháy hoặc mất tem

Một số điện trở cũ không còn đủ thông tin để đối chiếu. Khi đó, cần bổ sung dữ liệu từ thiết bị.

Bạn nên gửi:

Hình ảnh vị trí lắp.
Kích thước thực tế.
Nguồn điện.
Dung tích bồn.
Nhiệt độ cần đạt.
Môi trường gia nhiệt.

Từ các thông tin này, HARUDO có thể hỗ trợ đối chiếu. Sau đó mới xác định phương án thay hoặc gia công.

Xem thêm: Thanh điện trở gia nhiệt: Chọn dạng thẳng, chữ U hay có cánh cho từng thiết bị?

Những lỗi thường gặp khi chọn sai kích thước hoặc thông số

Khi thay điện trở nước, nhiều người chỉ kiểm tra phần ren. Một số trường hợp chỉ so sánh hình dạng.

Cách làm này dễ bỏ sót thông số điện và kích thước lắp đặt.

Sai kích thước cơ khí

Một số lỗi phổ biến gồm:

Đúng đường kính nhưng sai bước ren.
Chiều dài chữ U không phù hợp.
Thanh quá dài và chạm thành bồn.
Thanh quá ngắn.
Sai khoảng cách giữa các nhánh.
Sai vị trí gioăng.
Không kiểm tra phần làm kín.

Những lỗi này có thể khiến điện trở không lắp được. Một số trường hợp còn gây rò nước tại chân ren.

Sai công suất hoặc điện áp

Các lỗi về điện cũng khá phổ biến:

Công suất quá thấp.
Công suất quá cao.
Chọn sai điện áp 220V hoặc 380V.
Nhầm cấu hình 1 pha và 3 pha.
Đấu dây khác mẫu cũ.
Không kiểm tra khả năng chịu tải.

Công suất thấp làm thời gian gia nhiệt kéo dài. Công suất quá cao lại làm tải điện tăng.

Nếu nâng công suất, cần kiểm tra dây dẫn và aptomat. Không nên giữ nguyên toàn bộ hệ thống điện theo mẫu cũ.

Sai vật liệu và điều kiện sử dụng

Vật liệu cũng có thể là nguyên nhân làm điện trở nhanh xuống cấp.

Một số lỗi gồm:

Chọn vật liệu không phù hợp nguồn nước.
Không kiểm tra nhiệt độ làm việc.
Không xem xét mức độ ăn mòn.
Không chú ý đến tần suất vận hành.

Những sai lệch này có thể làm hệ thống hoạt động thiếu ổn định. Điện trở cũng có thể phải thay sớm hơn dự kiến.

Trước khi đặt hàng, nên lập danh sách thông số cần kiểm tra. Nếu thiếu dữ liệu, có thể gửi ảnh cho HARUDO để đối chiếu.

Xem thêm một số sản phẩm điện trở gia nhiệt dầu

Hot
Sale

Điện trở gia nhiệt dầu Harudo HRD-12KW-220V/380V-INOX304-D59-L625mm
Giá gốc là: 2.370.000₫.Giá hiện tại là: 1.580.000₫.

Thêm vào giỏ hàng

Xem thêm

XEM THÊM CÁC SẢN PHẨM ĐIỆN TRỞ GIA NHIỆT – HEATER RESISTOR

Khi nào nên gia công điện trở theo mẫu cũ?

Không phải lúc nào cũng có sẵn điện trở ren 59 phù hợp. Nhiều thiết bị sử dụng kích thước hoặc cấu hình riêng.

Gia công theo mẫu cũ thường phù hợp với thiết bị đã sử dụng lâu năm. Phương án này cũng hữu ích với máy nhập khẩu.

Khi không tìm được mẫu tiêu chuẩn phù hợp

Có thể cân nhắc gia công khi:

Không có mẫu cùng kích thước.
Ren đúng nhưng chiều dài không phù hợp.
Cần chiều dài chữ U riêng.
Cần công suất riêng.
Cần điện áp riêng.
Thanh nhiệt có hình dạng đặc biệt.
Đầu đấu điện có cấu tạo riêng.

Trong các trường hợp này, sử dụng mẫu tiêu chuẩn có thể phải sửa thiết bị. Gia công theo mẫu cũ giúp hạn chế việc thay đổi kết cấu.

Khi cần giữ nguyên kết cấu bồn

Nếu thiết bị đang hoạt động ổn định, nhiều chủ máy không muốn sửa bồn. Khi đó, nên giữ các kích thước chính của mẫu cũ.

Cần ưu tiên:

Kích thước ren.
Chiều dài thanh.
Khoảng cách lắp.
Gioăng làm kín.
Vị trí đầu điện.

Giữ đúng các thông số này giúp việc thay thế thuận tiện hơn.

Thông tin cần gửi khi đặt gia công

Khi đặt gia công, nên cung cấp càng nhiều dữ liệu càng tốt.

Thông tin cơ bản gồm:

Ảnh điện trở cũ.
Đường kính ren.
Bước ren.
Chiều dài thanh.
Chiều dài chữ U.
Công suất.
Điện áp.
Kiểu đấu điện.
Vật liệu.
Môi trường gia nhiệt.

Nếu mẫu đã cháy hoặc mất tem, hãy gửi thêm dữ liệu của thiết bị. Ví dụ như nguồn điện, dung tích bồn và nhiệt độ cần đạt.

HARUDO có thể dựa trên các thông tin này để đối chiếu. Sau đó, cấu hình mới sẽ được lựa chọn theo điều kiện sử dụng thực tế.

Kết luận

Thay điện trở gia nhiệt nước ren 59 cần kiểm tra đồng thời phần ren, chiều dài, công suất, điện áp 220V 380V và vật liệu thay vì chỉ dựa vào hình dáng sản phẩm. Với mẫu dạng U, việc đo đúng chiều dài chữ U cũng rất quan trọng để điện trở lắp vừa và không va chạm với thành bồn.

Nếu đang cần thay điện trở nước nhưng chưa xác định được mẫu phù hợp, bạn có thể gửi ảnh điện trở cũ, kích thước thực tế và thông số hệ thống cho HARUDO. HARUDO hỗ trợ đối chiếu điện trở ren 59, tư vấn thông số và gia công theo yêu cầu để phù hợp với từng thiết bị và môi trường sử dụng.
