Thanh điện trở gia nhiệt: Chọn dạng thẳng, chữ U hay có cánh cho từng thiết bị?

Thanh điện trở gia nhiệt dạng thẳng, chữ U và có cánh phù hợp với những điều kiện lắp đặt khác nhau. Thay vì chỉ nhìn vào công suất, người dùng cần xem môi trường truyền nhiệt, không gian lắp, chiều dài phát nhiệt và cách bố trí trong thiết bị. Bài viết dưới đây HARUDO sẽ giúp bạn xác định khi nào nên chọn thanh nhiệt thẳng, thanh nhiệt chữ U hoặc điện trở có cánh cho từng ứng dụng cụ thể.

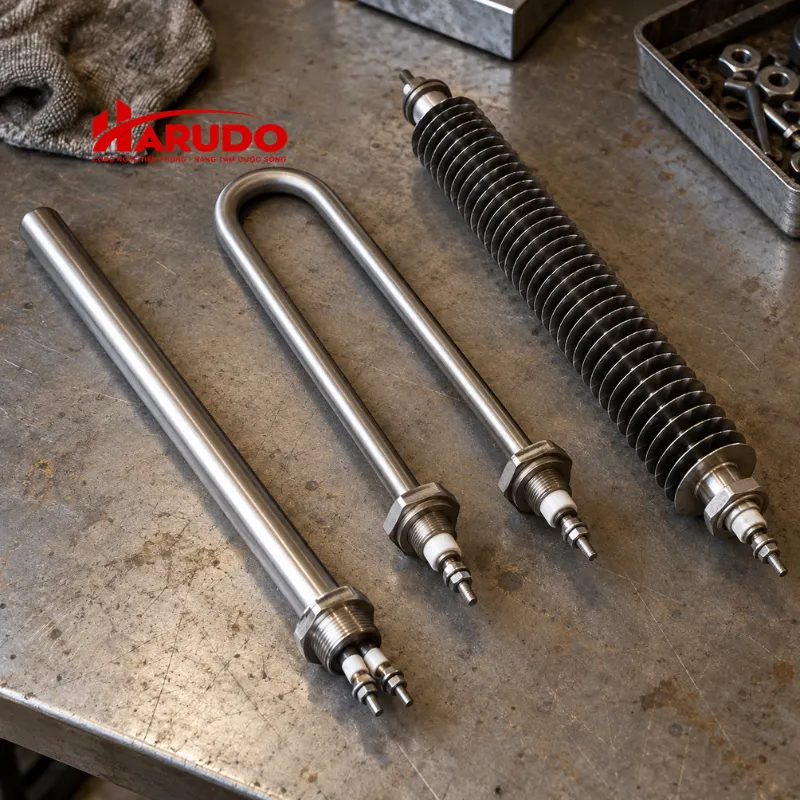

So sánh thanh điện trở dạng thẳng, chữ U và có cánh

Thanh điện trở dạng thẳng, chữ U và điện trở có cánh đều dùng để tạo nhiệt, nhưng khác nhau về hình dạng, không gian lắp đặt và môi trường sử dụng. Thanh thẳng phù hợp với vị trí lắp dài, chữ U giúp tăng chiều dài phát nhiệt trong không gian hạn chế, còn điện trở có cánh phù hợp hơn với gia nhiệt không khí.

Tiêu chí	Thanh nhiệt thẳng	Thanh nhiệt chữ U	Điện trở có cánh
Hình dạng	Thanh dài, thẳng	Uốn thành chữ U	Có thêm cánh tản nhiệt
Môi trường phù hợp	Nước, dầu, khuôn	Nước, dầu, bồn gia nhiệt	Không khí, luồng khí
Không gian lắp đặt	Cần chiều dài tương đối thoáng	Phù hợp nơi chiều sâu hạn chế	Cần khoảng trống lưu thông khí
Khả năng truyền nhiệt	Tốt khi tiếp xúc trực tiếp môi chất	Tốt trong chất lỏng khi bố trí đúng	Hiệu quả hơn khi gia nhiệt không khí
Ứng dụng	Bồn, bể dầu, khuôn, máy móc	Nồi đun, bồn nước, bồn dầu	Tủ sấy, lò sấy, đường gió

Thanh nhiệt thẳng phù hợp với thiết bị có không gian lắp tuyến tính và kết cấu đơn giản. Thanh chữ U thích hợp khi cần bố trí chiều dài phát nhiệt lớn hơn trong không gian ngắn. Điện trở có cánh nên ưu tiên cho hệ thống sấy hoặc gia nhiệt luồng khí.

Khi lựa chọn, ngoài hình dạng còn cần xem xét công suất, điện áp, vật liệu vỏ, kích thước và nhiệt độ làm việc để đảm bảo hiệu quả và tuổi thọ thiết bị.

Cách chọn kích thước thanh điện trở theo không gian lắp đặt

Kích thước thanh điện trở cần phù hợp với không gian thực tế của thiết bị để vừa đảm bảo lắp đặt thuận tiện, vừa giúp vùng phát nhiệt hoạt động hiệu quả. Khi đo, không nên chỉ quan tâm đến chiều dài tổng thể mà cần kiểm tra thêm chiều dài phát nhiệt, đường kính ống, vị trí ren hoặc mặt bích và khoảng trống tháo lắp.

Khi nào nên chọn thanh nhiệt thẳng?

Thanh nhiệt thẳng phù hợp với thiết bị có khoảng lắp tuyến tính, đủ chiều sâu và không bị vướng các bộ phận xung quanh.

Nên chọn dạng này khi:

• Có lỗ lắp theo phương thẳng.
• Không gian bên trong đủ dài.
• Cần phân bố nhiệt dọc theo bồn hoặc khuôn.
• Có đủ khoảng trống để rút thanh ra khi bảo trì.
• Không bị vướng motor, đường ống hoặc khung máy.

Khi đo cần đảm bảo phần phát nhiệt nằm đúng trong khu vực cần gia nhiệt, đặc biệt với điện trở dùng cho nước hoặc dầu.

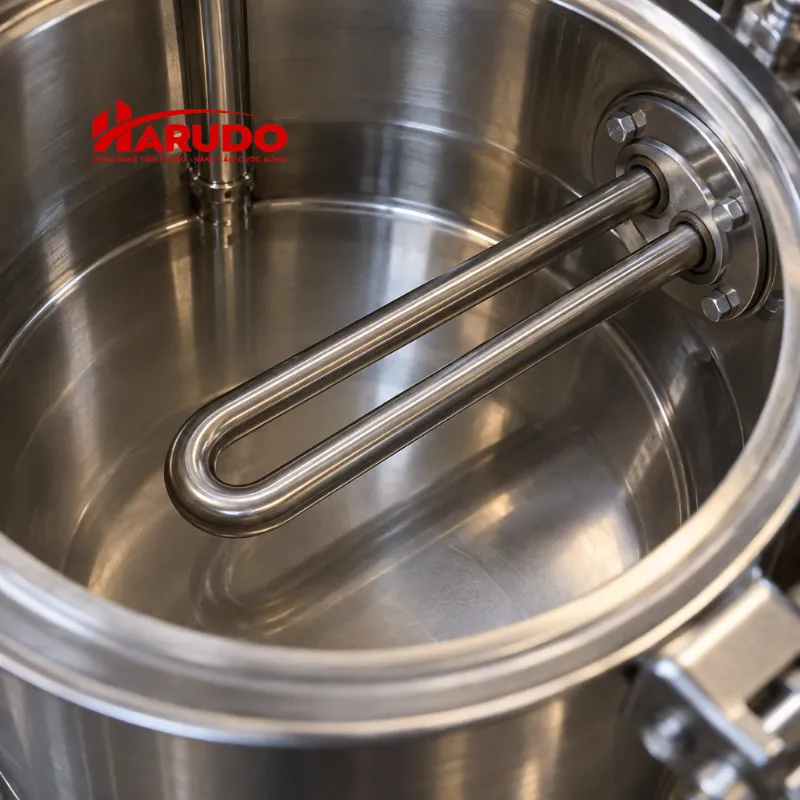

Khi nào nên chọn thanh nhiệt chữ U?

Thanh nhiệt chữ U phù hợp khi chiều sâu lắp đặt hạn chế nhưng vẫn cần tăng chiều dài phần phát nhiệt.

Các kích thước cần chú ý gồm:

• Chiều dài hai nhánh.
• Khoảng cách giữa hai nhánh.
• Bán kính uốn.
• Đường kính ống.
• Vị trí ren hoặc mặt bích.

So với thanh thẳng, dạng chữ U có thể bố trí chiều dài phát nhiệt lớn hơn trong không gian ngắn hơn. Vì vậy, loại này thường được dùng trong bồn nước, bể dầu và nồi gia nhiệt.

Xem thêm một số sản phẩm điện trở gia nhiệt nước

• Hot

  Sale



  Điện trở đốt nóng – HRD Mặt bích ren 59 , Ø11 x 3U1000 , 220V/ 380V

  2.450.000₫ Giá gốc là: 2.450.000₫.2.250.000₫Giá hiện tại là: 2.250.000₫.

  Thêm vào giỏ hàng
• Hot

  Sale



  Điện trở đốt nóng -Mai so Harudo HRD-10KW-220V/380V

  4.000.000₫ Giá gốc là: 4.000.000₫.3.500.000₫Giá hiện tại là: 3.500.000₫.

  Thêm vào giỏ hàng
• Hot

  Sale



  Điện trở đốt nóng heater HRD-2KW-220V

  1.500.000₫ Giá gốc là: 1.500.000₫.1.300.000₫Giá hiện tại là: 1.300.000₫.

  Thêm vào giỏ hàng
• Hot



  Điện trở đốt nóng heater- mai so HRD-3KW-220V

  1₫

  Thêm vào giỏ hàng
• Hot

  Sale



  Điện trở đun nước 220V 3KW inox 304

  1.500.000₫ Giá gốc là: 1.500.000₫.1.200.000₫Giá hiện tại là: 1.200.000₫.

  Thêm vào giỏ hàng
• Hot

  Sale



  Điện trở đun nước 380V 6kW mặt bích 48

  1.600.000₫ Giá gốc là: 1.600.000₫.1.300.000₫Giá hiện tại là: 1.300.000₫.

  Thêm vào giỏ hàng
• Hot



  Điện trở đun nước chữ U

  1₫

  Thêm vào giỏ hàng
• Hot

  Sale



  Điện trở đun nước Harudo HRD-6KW-220V/380V-INOX304-D49-L525mm

  2.070.000₫ Giá gốc là: 2.070.000₫.1.380.000₫Giá hiện tại là: 1.380.000₫.

  Thêm vào giỏ hàng
• Hot

  Sale



  Điện trở đun nước HRD phi 12 dài 500mm 220V

  1.800.000₫ Giá gốc là: 1.800.000₫.1.600.000₫Giá hiện tại là: 1.600.000₫.

  Thêm vào giỏ hàng
• Hot

  Sale



  Điện trở đun nước phi 12 dài 300mm 220V

  1.000.000₫ Giá gốc là: 1.000.000₫.900.000₫Giá hiện tại là: 900.000₫.

  Thêm vào giỏ hàng

Xem thêm

XEM THÊM CÁC SẢN PHẨM ĐIỆN TRỞ GIA NHIỆT – HEATER RESISTOR

Khi nào nên chọn điện trở có cánh?

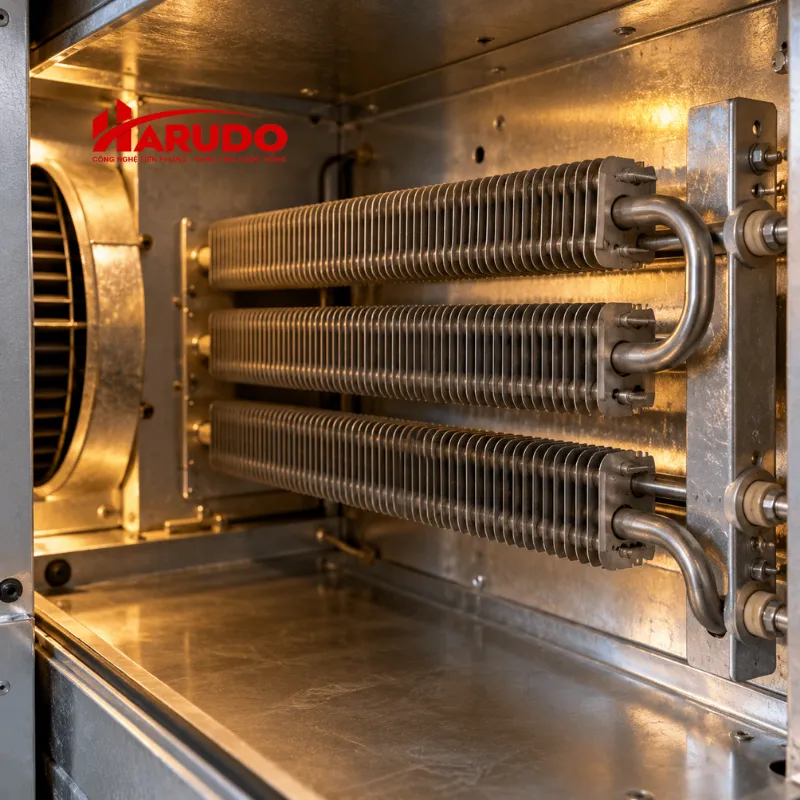

Điện trở có cánh chủ yếu dùng để gia nhiệt không khí nên ngoài kích thước thanh còn phải tính đến khoảng trống để luồng khí lưu thông.

Khi bố trí cần kiểm tra:

• Khoảng cách giữa các thanh.
• Khoảng hở với vách tủ.
• Hướng gió.
• Vị trí quạt.
• Khoảng trống bảo trì và vệ sinh.

Nếu các thanh đặt quá sát hoặc luồng khí đi qua không đều, khả năng truyền nhiệt có thể giảm và nhiệt dễ tập trung cục bộ.

Nhìn chung, kích thước thanh điện trở nên được xác định theo không gian lắp thực tế, vùng phát nhiệt, môi trường sử dụng và khả năng tháo lắp thay vì chọn theo một kích thước tiêu chuẩn cố định.

Xem thêm: Điện trở gia nhiệt heater resistor

Chọn dạng thanh điện trở theo môi trường truyền nhiệt

Môi trường truyền nhiệt là một trong những tiêu chí quan trọng nhất khi lựa chọn hình dạng thanh điện trở. Mỗi môi trường có khả năng truyền nhiệt khác nhau, vì vậy cần chọn đúng kiểu thanh để nhiệt được phân bố hiệu quả và hạn chế tình trạng quá nhiệt cục bộ.

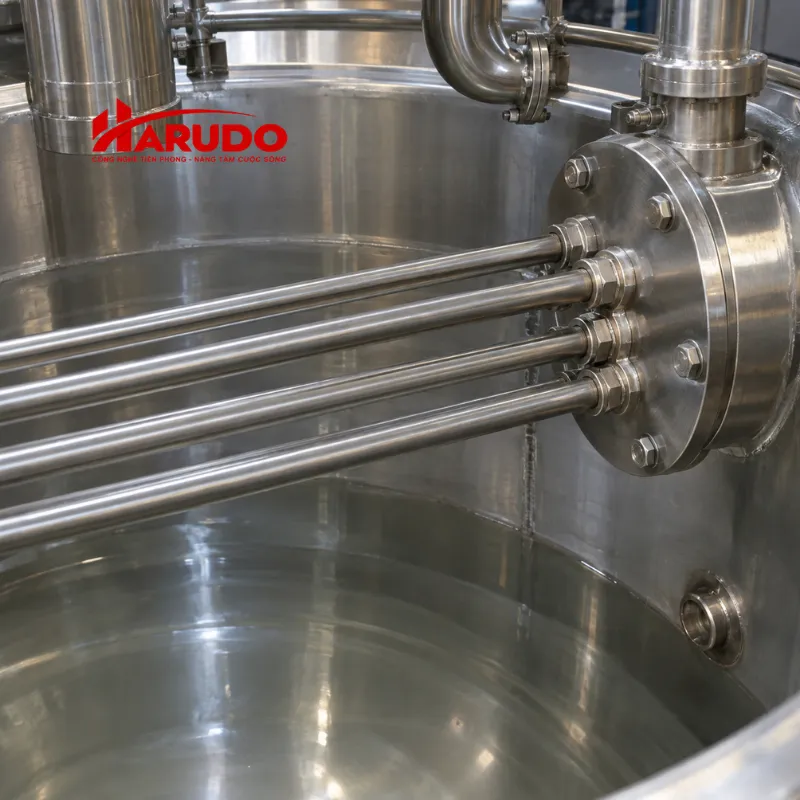

Gia nhiệt nước và dầu: ưu tiên thanh thẳng hoặc chữ U

Với nước, dầu và các chất lỏng, nhiệt được truyền trực tiếp từ bề mặt điện trở sang môi trường xung quanh. Do đó, thanh nhiệt trơn dạng thẳng hoặc chữ U thường được sử dụng nhiều hơn.

Có thể lựa chọn:

• Thanh nhiệt thẳng khi bồn có chiều dài đủ lớn và vị trí lắp tương đối thoáng.
• Thanh nhiệt chữ U khi cần tăng chiều dài phát nhiệt nhưng không gian lắp bị giới hạn.
• Dạng multi-U khi cần bố trí công suất lớn hơn trong cùng một cụm điện trở.

Khi sử dụng cho chất lỏng, cần đảm bảo toàn bộ vùng phát nhiệt luôn được ngập trong môi trường truyền nhiệt. Nếu phần sinh nhiệt nằm ngoài nước hoặc dầu trong thời gian dài, nhiệt có thể không được giải phóng kịp thời, làm giảm tuổi thọ điện trở.

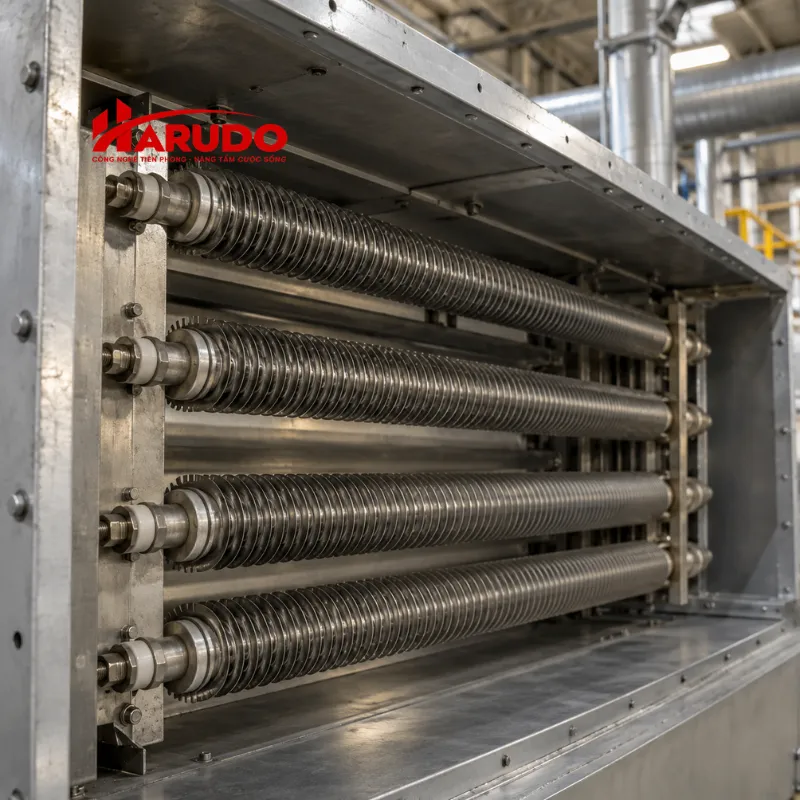

Gia nhiệt không khí: ưu tiên điện trở có cánh

Không khí có khả năng truyền nhiệt thấp hơn chất lỏng, vì vậy thanh điện trở dùng trong môi trường này thường cần tăng diện tích bề mặt trao đổi nhiệt.

Điện trở có cánh phù hợp với:

• Tủ sấy.
• Lò sấy.
• Buồng gia nhiệt.
• Đường gió.
• Hệ thống thổi khí nóng.

Các cánh kim loại giúp tăng diện tích tiếp xúc giữa điện trở và luồng không khí, từ đó hỗ trợ truyền nhiệt nhanh và đều hơn so với thanh nhiệt trơn. Khi lắp đặt cũng cần chú ý khoảng cách giữa các thanh và hướng gió để không khí có thể lưu thông qua toàn bộ bề mặt cánh.

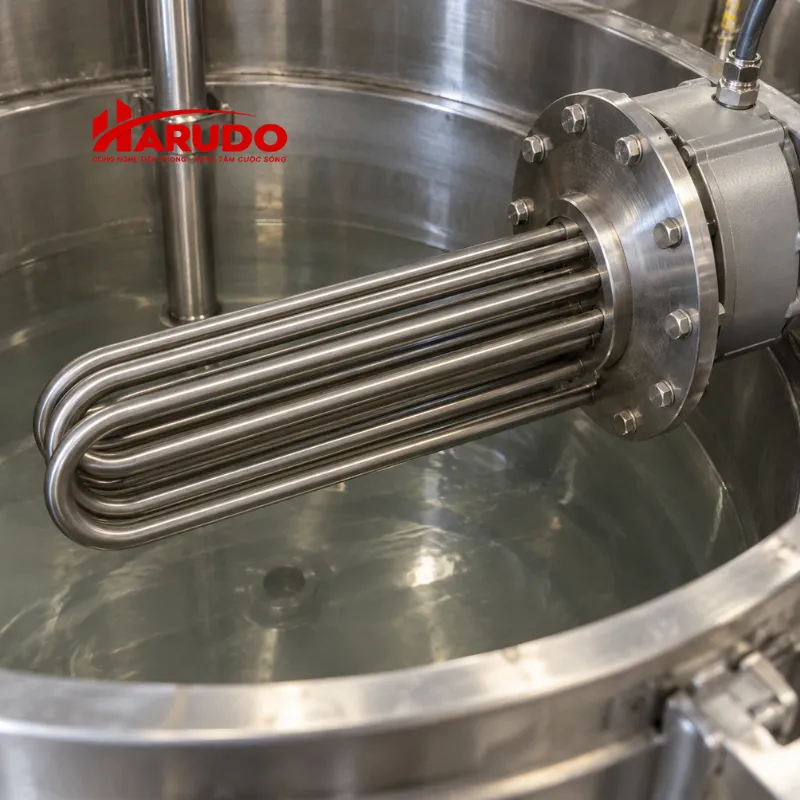

Thiết bị không gian hẹp: ưu tiên thanh chữ U hoặc multi-U
