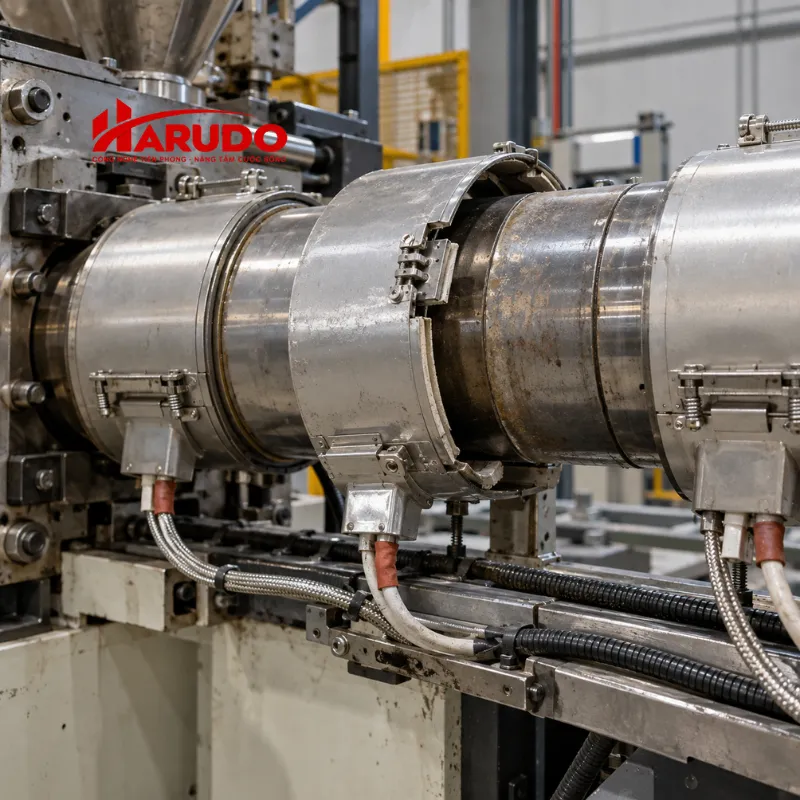

Vòng nhiệt không ôm sát trục: Vì sao khuôn nóng chậm và khi nào cần thay?

Tình trạng vòng nhiệt không ôm sát trục thường làm quá trình gia nhiệt chậm hơn dù vòng vẫn có điện và vẫn nóng. Nguyên nhân nằm ở bề mặt tiếp xúc giữa vòng nhiệt với trục hoặc khuôn không đủ chặt. Khi xuất hiện khe hở, nhiệt truyền sang thiết bị kém hơn và dễ phân bố không đều. Nếu tiếp tục vận hành lâu, thời gian khởi động máy có thể tăng và vòng nhiệt phải làm việc liên tục hơn. Bài viết dưới đây HARUDO giúp bạn nhận biết nguyên nhân, cách kiểm tra và thời điểm nên thay vòng nhiệt mới.

Vòng nhiệt không ôm sát trục ảnh hưởng đến quá trình gia nhiệt thế nào?

Vòng nhiệt cần tiếp xúc tương đối đều với bề mặt cần gia nhiệt. Khi vòng bị lỏng, méo hoặc sai kích thước, khả năng truyền nhiệt sẽ giảm rõ rệt.

Tạo khe hở làm giảm khả năng truyền nhiệt

Vòng nhiệt truyền nhiệt trực tiếp sang trục, cổ máy hoặc khuôn thông qua bề mặt tiếp xúc.

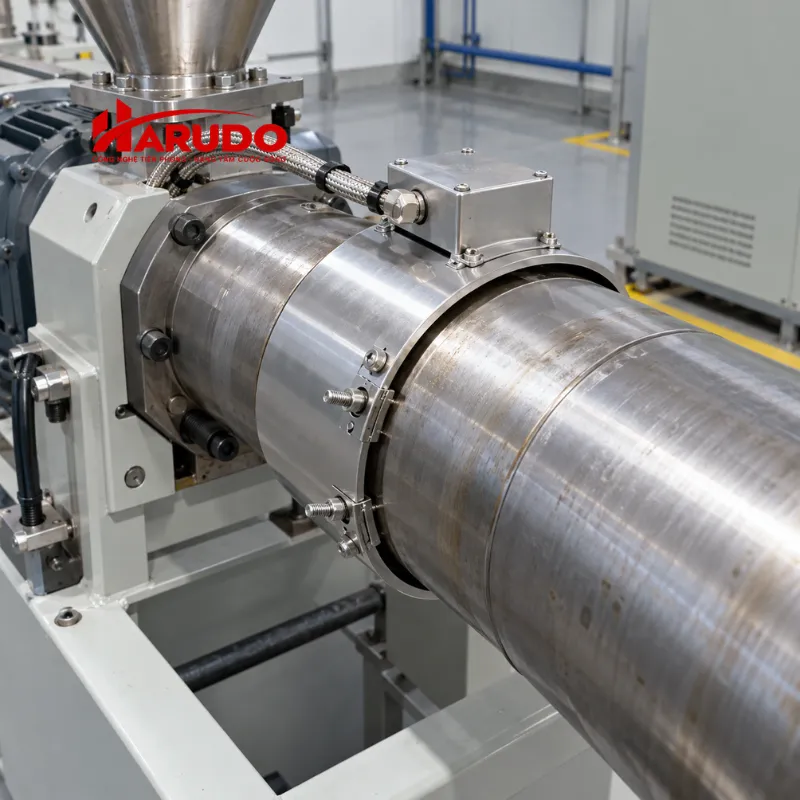

Khi vòng nhiệt không ôm sát trục, giữa hai bề mặt sẽ xuất hiện khe hở. Một phần nhiệt lúc này không truyền trực tiếp vào chi tiết cần gia nhiệt.

Điều này có thể gây ra:

• Hiệu suất truyền nhiệt giảm: Vòng nhiệt vẫn nóng nhưng lượng nhiệt truyền sang trục thấp hơn so với khi bề mặt tiếp xúc tốt.
• Nhiệt thất thoát nhiều hơn: Một phần nhiệt bị phân tán ra không khí hoặc sang các khu vực xung quanh.
• Thời gian gia nhiệt tăng: Hệ thống cần hoạt động lâu hơn để đạt mức nhiệt đã cài đặt.

Khe hở càng lớn thì khả năng truyền nhiệt càng kém.

Vì vậy, tình trạng vòng nhiệt nóng nhưng khuôn hoặc trục vẫn lên nhiệt chậm không nhất thiết do điện trở bị hỏng.

Xem thêm: Báo giá điện trở gia nhiệt theo yêu cầu phụ thuộc những thông số nào?

Khuôn hoặc trục mất nhiều thời gian để đạt nhiệt độ

Một dấu hiệu khá dễ nhận biết là thời gian khởi động máy kéo dài hơn bình thường.

Ví dụ, trước đây trục đạt nhiệt độ cài đặt trong một khoảng thời gian nhất định. Sau một thời gian sử dụng, cùng mức nhiệt đó nhưng máy cần lâu hơn mới đạt được.

Nguyên nhân có thể đến từ:

• Vòng nhiệt bị lỏng.
• Đường kính vòng không còn phù hợp.
• Vòng bị biến dạng.
• Bề mặt trục có cặn bẩn.
• Lực ép giữa vòng và trục giảm.

Nếu chỉ thay cảm biến hoặc tăng nhiệt độ cài đặt mà không kiểm tra độ ôm sát của vòng nhiệt, tình trạng nóng chậm có thể vẫn tiếp tục.

Nhiệt phân bố không đều quanh trục

Khi vòng nhiệt tiếp xúc không đồng đều, nhiệt độ quanh bề mặt trục cũng có thể khác nhau.

Vị trí được vòng ép sát thường nhận nhiệt tốt hơn. Ngược lại, vị trí có khe hở sẽ nóng chậm hơn.

Tình trạng này có thể tạo ra:

• Điểm nóng cục bộ: Một vùng nhận nhiệt nhiều hơn các vùng khác.
• Điểm lạnh: Khu vực tiếp xúc kém không đạt nhiệt độ mong muốn.
• Nhiệt độ dao động: Bộ điều khiển liên tục đóng và ngắt để bù nhiệt.

Với máy ép nhựa hoặc máy đùn, nhiệt phân bố không đều còn có thể ảnh hưởng đến quá trình làm mềm và xử lý vật liệu.

Vòng nhiệt phải làm việc lâu hơn

Khi nhiệt truyền sang trục kém, bộ điều khiển thường duy trì cấp điện lâu hơn để đạt nhiệt độ cài đặt.

Điều này khiến vòng nhiệt hoạt động với thời gian kéo dài.

Nếu tình trạng tiếp xúc kém diễn ra liên tục, vòng nhiệt có thể phải chịu tải nhiệt cao trong nhiều chu kỳ vận hành.

Một số biểu hiện có thể gặp gồm:

• Thời gian ON của vòng nhiệt kéo dài.
• Nhiệt độ tăng chậm.
• Vòng nhiệt nóng mạnh nhưng trục chưa đủ nhiệt.

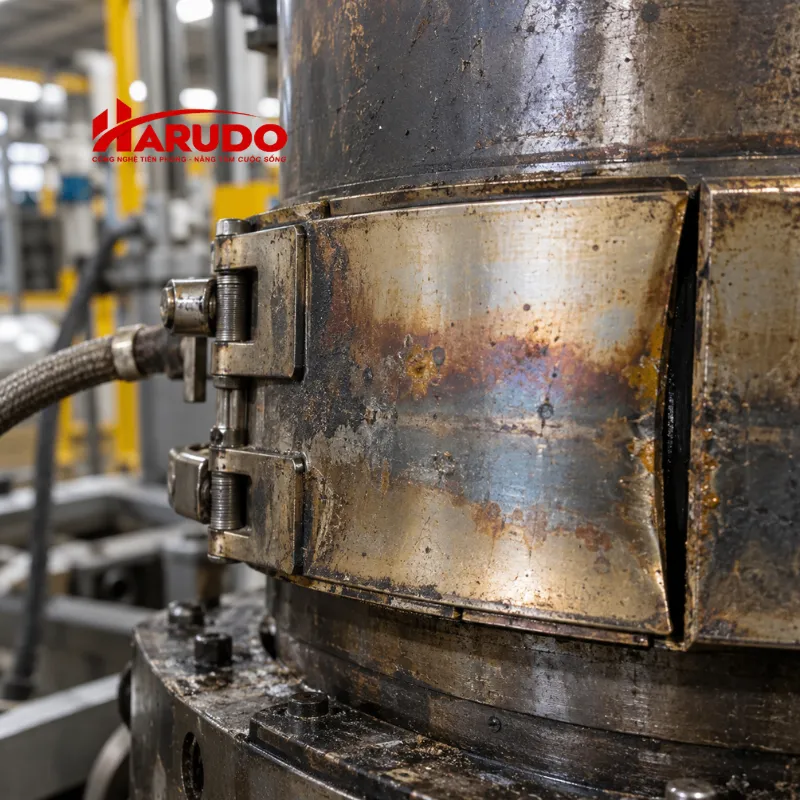

• Bề mặt vòng có dấu hiệu đổi màu do nhiệt.

Do đó, khi máy nóng chậm bất thường, nên kiểm tra độ tiếp xúc của vòng trước khi kết luận vòng nhiệt thiếu công suất.

Vì sao vòng nhiệt bị lỏng hoặc không còn ôm sát trục?

Có nhiều nguyên nhân khiến vòng nhiệt không ôm sát trục. Một số xuất hiện ngay từ khi lắp mới, trong khi số khác hình thành sau thời gian vận hành.

• Chọn sai đường kính vòng: Nếu đường kính trong của vòng lớn hơn đáng kể so với đường kính trục, lực ép sẽ không đủ. Dù đã siết bulông, vòng vẫn có thể còn khe hở.
• Vòng bị biến dạng: Quá trình tháo lắp nhiều lần hoặc tác động cơ học có thể khiến vòng bị méo. Khi hình dạng vòng không còn tròn đều, bề mặt sẽ khó tiếp xúc kín với trục.
• Cơ cấu siết bị lỏng: Bulông, đai siết hoặc bộ gá có thể giảm lực sau một thời gian làm việc. Rung động và thay đổi nhiệt độ cũng có thể làm mối siết bị lỏng.
• Bề mặt trục có cặn bẩn: Nhựa cháy, dầu, bụi hoặc vật liệu bám cứng có thể tạo khoảng cách giữa vòng nhiệt và trục. Lúc này, vòng nhìn bên ngoài vẫn chặt nhưng diện tích tiếp xúc thực tế đã giảm.
• Lắp vòng bị lệch: Vòng nhiệt lắp nghiêng hoặc không đúng vị trí có thể khiến một bên tiếp xúc chặt, bên còn lại xuất hiện khe hở.

Ngoài ra, việc tháo vòng nhiệt khi vòng còn quá nóng cũng dễ làm biến dạng phần vỏ hoặc cơ cấu kẹp.

Cách kiểm tra khi vòng nhiệt không ôm sát trục

Không nên xử lý vòng nhiệt bằng cách siết mạnh ngay từ đầu. Trước tiên cần xác định nguyên nhân khiến bề mặt tiếp xúc không còn đúng.

• Ngắt và cách ly nguồn điện: Chỉ kiểm tra khi thiết bị đã được ngắt nguồn và nhiệt độ giảm về mức an toàn. Không tháo vòng khi hệ thống vẫn đang cấp điện.
• Quan sát khe hở quanh vòng: Kiểm tra toàn bộ chu vi vòng nhiệt. Nếu một phía áp sát nhưng phía đối diện có khe hở, vòng có thể bị lệch hoặc biến dạng.
• Kiểm tra lực siết: Xem bulông, đai hoặc cơ cấu khóa có bị lỏng hay không. Nếu chỉ do mối siết lỏng, có thể căn chỉnh lại trước khi nghĩ đến việc thay vòng.
• Đo lại đường kính trục: Nên dùng dụng cụ đo phù hợp để xác định kích thước thực tế. Không nên chỉ dựa vào thông số cũ của máy.
• Kiểm tra bề mặt tiếp xúc: Loại bỏ cặn nhựa, bụi hoặc vật liệu bám trên trục trước khi lắp lại vòng nhiệt.

Nếu đã làm sạch và siết đúng nhưng vòng vẫn không áp đều, khả năng cao vòng đã sai kích thước hoặc bị biến dạng.

Khi nào nên chỉnh lại và khi nào cần thay vòng nhiệt?

Không phải mọi trường hợp vòng nhiệt không ôm sát trục đều cần thay mới. Một số lỗi có thể xử lý bằng cách vệ sinh hoặc lắp lại đúng vị trí.

Tình trạng kiểm tra	Hướng xử lý phù hợp
Bulông hoặc đai siết bị lỏng	Kiểm tra và siết lại đúng vị trí
Có nhựa, bụi hoặc cặn trên trục	Làm sạch bề mặt rồi lắp lại
Vòng nhiệt bị lắp lệch	Căn chỉnh lại vị trí
Đường kính vòng lớn hơn đường kính trục	Nên thay vòng đúng kích thước
Vòng bị méo hoặc mất hình dạng ban đầu	Nên thay vòng mới
Cơ cấu kẹp đã hỏng	Sửa hoặc thay bộ phận kẹp
Vòng ôm sát nhưng vẫn nóng chậm	Kiểm tra thêm công suất, điện áp và điện trở

Trường hợp chỉ do bulông lỏng, việc thay vòng mới thường chưa cần thiết.

Ngược lại, nếu vòng đã méo hoặc đường kính không phù hợp, việc tiếp tục siết mạnh thường không giải quyết được vấn đề.

Siết quá lực còn có thể làm biến dạng vỏ vòng nhiệt hoặc gây hư hỏng cơ cấu kẹp.

Cần đo gì trước khi đặt vòng nhiệt thay thế?

Khi cần thay vòng mới, không nên chỉ mang vòng cũ đi đặt theo hình dạng bên ngoài. Các thông số lắp đặt cần được đo lại trực tiếp trên thiết bị.

• Đường kính ngoài của trục: Đây là thông số quan trọng để xác định đường kính trong của vòng nhiệt. Cần đo thực tế tại vị trí lắp.
• Chiều cao vòng nhiệt: Chiều cao phải phù hợp với vùng cần gia nhiệt và không gian lắp đặt trên máy.
• Điện áp sử dụng: Cần xác định đúng điện áp của hệ thống. Không nên suy đoán điện áp dựa trên hình dạng vòng nhiệt.
• Công suất: Công suất cần phù hợp với thiết kế máy và yêu cầu gia nhiệt. Không nên tự tăng công suất chỉ vì máy đang nóng chậm.
• Kiểu đầu dây: Cần xác định hướng ra dây, chiều dài dây và kiểu đầu nối để thuận tiện khi lắp.

Lưu ý khi thay vòng công suất lớn hơn

Khi khuôn hoặc trục nóng chậm, nhiều người thường nghĩ đến việc tăng công suất vòng nhiệt. Tuy nhiên, cách xử lý này chỉ phù hợp khi đã xác định đúng nguyên nhân thiếu nhiệt.

Nếu vòng nhiệt không ôm sát trục, công suất cao hơn chưa chắc giúp khuôn nóng nhanh hơn. Nguyên nhân là bề mặt tiếp xúc kém vẫn làm giảm khả năng truyền nhiệt từ vòng sang trục.

Trước khi thay vòng công suất lớn hơn, nên kiểm tra:

• Độ ôm sát của vòng: Vòng cần tiếp xúc tương đối đều quanh bề mặt trục. Khe hở lớn sẽ làm giảm hiệu quả truyền nhiệt.
• Kích thước vòng nhiệt: Đường kính trong phải phù hợp với đường kính trục. Vòng quá lớn thường khó tạo đủ lực ép.
• Điện áp cấp thực tế: Điện áp không đúng định mức có thể khiến vòng không đạt công suất thiết kế.
• Công suất định mức: Cần đối chiếu với thông số ban đầu của thiết bị trước khi thay đổi.
• Dây điện và đầu nối: Tiếp điểm lỏng, dây xuống cấp hoặc đầu nối kém có thể ảnh hưởng đến quá trình cấp điện.
• Bộ điều khiển và cảm biến nhiệt: Sai số cảm biến hoặc bộ điều khiển hoạt động không ổn định cũng có thể khiến hệ thống gia nhiệt bất thường.

Một số dấu hiệu cho thấy vòng nhiệt nên được thay sớm

Ngoài tình trạng nóng chậm, một số dấu hiệu khác cũng cho thấy vòng nhiệt có thể không còn phù hợp để tiếp tục sử dụng.

• Vòng không thể siết sát: Đã căn chỉnh nhưng vẫn còn khe hở quanh trục.
• Thân vòng bị méo: Hình dạng không còn tròn đều hoặc xuất hiện vùng bị cong.
• Phần kẹp bị biến dạng: Bulông hoặc tai siết không còn tạo đủ lực ép.
• Bề mặt vòng đổi màu bất thường: Có thể liên quan đến tình trạng quá nhiệt hoặc truyền nhiệt kém.
• Thời gian gia nhiệt tăng rõ: Máy cần lâu hơn nhiều so với giai đoạn vận hành ổn định trước đây.

Nếu vòng đã xuất hiện nhiều dấu hiệu cùng lúc, thay đúng kích thước thường hiệu quả hơn so với tiếp tục chỉnh sửa vòng cũ.

Xem thêm: Giá điện trở gia nhiệt công nghiệp

Chọn vòng nhiệt phù hợp tại HARUDO

Tình trạng vòng nhiệt không ôm sát trục có thể làm khuôn nóng chậm, truyền nhiệt không đều và khiến vòng phải làm việc lâu hơn.

Trước khi thay, cần kiểm tra bề mặt trục, lực siết và vị trí lắp. Nếu vòng đã biến dạng hoặc sai đường kính, nên thay vòng phù hợp thay vì tiếp tục siết mạnh.

HARUDO cung cấp các loại vòng nhiệt phục vụ máy ép nhựa, máy đùn và nhiều hệ thống gia nhiệt công nghiệp. Khi cần lựa chọn vòng thay thế, khách hàng nên chuẩn bị đường kính trục, chiều cao vòng, điện áp, công suất và hình ảnh thực tế.

Liên hệ HARUDO để được tư vấn lựa chọn vòng nhiệt phù hợp với kích thước trục và yêu cầu gia nhiệt của thiết bị.
