Điện trở gia nhiệt titan cho bể xi mạ: Cần xác minh môi chất và kiểu lắp nào?

Điện trở gia nhiệt titan cho bể xi mạ thường được dùng để gia nhiệt trực tiếp trong bể. Thiết bị phù hợp với nhiều dung dịch có tính ăn mòn. Tuy nhiên, không nên chỉ dựa vào thông tin bể xi mạ rồi mặc định chọn vỏ titan. Khả năng tương thích còn phụ thuộc vào loại hóa chất, nồng độ, nhiệt độ vận hành và thành phần có trong dung dịch. Bên cạnh đó, kích thước bể, mức dung dịch và kiểu lắp cũng ảnh hưởng trực tiếp đến cấu tạo thanh nhiệt. Vì vậy, các thông số này cần được xác minh trước khi chọn hoặc gia công điện trở. Cùng HARUDO tìm hiểu trong bài viết này.

Điện trở gia nhiệt titan cho bể xi mạ là gì?

Điện trở gia nhiệt titan là thanh nhiệt có phần vỏ tiếp xúc môi chất làm bằng titan. Thiết bị được đặt trực tiếp trong dung dịch để chuyển điện năng thành nhiệt. Nhiệt lượng tạo ra giúp duy trì nhiệt độ cần thiết cho quá trình sản xuất.

Một thanh điện trở thông thường gồm dây sinh nhiệt bên trong, vật liệu cách điện và lớp vỏ bảo vệ bên ngoài. Với dòng dùng cho bể xi mạ, lớp vỏ titan đóng vai trò quan trọng vì phải tiếp xúc trực tiếp với môi trường hóa chất.

Titan có lớp oxit bề mặt giúp vật liệu chống ăn mòn tốt trong nhiều môi trường công nghiệp. Tuy nhiên, khả năng chống ăn mòn thay đổi theo loại hóa chất, nồng độ và nhiệt độ. Vì vậy, không nên hiểu rằng titan có thể dùng cho mọi loại axit hoặc dung dịch xi mạ.

Điện trở gia nhiệt titan cho bể xi mạ thường được sử dụng trong:

Bể xử lý bề mặt kim loại: Thanh nhiệt giúp đưa dung dịch đến nhiệt độ phù hợp với từng công đoạn xử lý.
Bể xi mạ: Điện trở được thiết kế để làm việc trực tiếp trong dung dịch và duy trì nhiệt độ ổn định trong thời gian vận hành.
Bể hóa chất: Vật liệu titan có thể được xem xét khi môi chất có tính ăn mòn và vật liệu thông thường không phù hợp.
Dây chuyền xử lý nước: Một số môi trường chứa muối hoặc hóa chất có thể sử dụng điện trở titan sau khi kiểm tra khả năng tương thích.

HARUDO hiện có nhiều cấu hình điện trở titan dùng cho gia nhiệt chìm. Ví dụ gồm điện trở 3kW – 220V, dạng chữ Z 5kW – 380V và các mẫu sử dụng kết nối ren.

Trước khi chọn điện trở gia nhiệt titan cho bể xi mạ cần xác minh những gì?

Hiện tại, phần Kiểm tra nồng độ và nhiệt độ vận hành chứa cả nội dung về nhiệt độ và tính toán công suất. Bạn nên tách thành hai H3 độc lập.

Kiểm tra nồng độ và nhiệt độ vận hành

Nhiệt độ có thể làm thay đổi khả năng chống ăn mòn của titan. Vì vậy, cần xác định rõ điều kiện vận hành trước khi lựa chọn điện trở.

Các thông số cần kiểm tra gồm:

Nồng độ hóa chất: Xác định nồng độ thực tế của dung dịch.
Nhiệt độ ban đầu: Mức nhiệt trước khi gia nhiệt.
Nhiệt độ làm việc: Nhiệt độ cần duy trì trong quá trình xi mạ.
Nhiệt độ tối đa: Giới hạn nhiệt có thể xuất hiện khi vận hành.

Các thông tin này giúp đánh giá khả năng tương thích của vật liệu với môi chất.

Xem thêm: Báo giá điện trở gia nhiệt theo yêu cầu phụ thuộc những thông số nào?

Kiểm tra nồng độ và nhiệt độ vận hành

Nhiệt độ ảnh hưởng trực tiếp đến mức độ ăn mòn của môi chất. Vật liệu phù hợp ở nhiệt độ thấp chưa chắc phù hợp khi nhiệt độ tăng.

Do đó, cần xác định ít nhất ba thông tin:

Nhiệt độ ban đầu: Là nhiệt độ dung dịch trước khi bắt đầu gia nhiệt.
Nhiệt độ làm việc: Đây là mức nhiệt cần duy trì trong quá trình xi mạ hoặc xử lý bề mặt.
Nhiệt độ giới hạn: Cần biết nhiệt độ tối đa có thể xuất hiện khi hệ thống xảy ra sai số điều khiển.

Điều này cho thấy không nên sử dụng một nhận định chung như titan chịu axit để quyết định vật liệu.

Nhiệt độ cũng liên quan đến việc tính công suất. Bể lớn, nhiệt độ yêu cầu cao hoặc thất thoát nhiệt nhiều sẽ cần cấu hình khác với một bể nhỏ.

Khi tính công suất nên xem xét:

Thể tích dung dịch.
Nhiệt độ ban đầu.
Nhiệt độ mục tiêu.
Thời gian cần đạt nhiệt.
Vật liệu và khả năng cách nhiệt của bể.
Mức thất thoát nhiệt trong quá trình vận hành.

Do đó, hai bể cùng dung tích chưa chắc sử dụng cùng công suất điện trở.

Không mặc định titan dùng được với mọi loại axit

Titan được đánh giá cao nhờ khả năng chống ăn mòn trong nhiều môi trường. Tuy nhiên, titan không phải vật liệu có thể dùng cho mọi loại hóa chất.

Một trường hợp cần đặc biệt lưu ý là axit hydrofluoric – HF và môi trường chứa fluoride.

Titan có thể bị HF tấn công nhanh ngay cả ở nồng độ thấp. Dung dịch chứa fluoride cũng cần được kiểm tra kỹ. Đặc biệt, cần thận trọng khi pH dưới 7 và chưa có đánh giá tương thích cụ thể.

Vì vậy, trước khi chọn điện trở cần kiểm tra:

Dung dịch có HF hay không.
Có fluoride trong công thức hay không.
Nồng độ hóa chất là bao nhiêu.
pH thực tế của dung dịch.
Nhiệt độ vận hành.
Có thành phần khác làm thay đổi khả năng ăn mòn hay không.

Đây là điểm rất quan trọng với điện trở gia nhiệt titan cho bể xi mạ. Việc thấy titan có khả năng chống ăn mòn tốt không đồng nghĩa với việc có thể bỏ qua bước kiểm tra môi chất.

Nếu chưa rõ thành phần dung dịch, nên xác minh với đơn vị cung cấp hóa chất trước khi đặt gia công.

Xác định kích thước và mức dung dịch trong bể

Sau môi chất, cần kiểm tra kích thước bể. Thông tin này giúp xác định vị trí bố trí thanh nhiệt. Đồng thời, nhà sản xuất có thể xác định phần sinh nhiệt cần ngập trong dung dịch.

Thông tin nên cung cấp gồm:

Chiều dài bể: Giúp xác định không gian bố trí thanh nhiệt.
Chiều rộng bể: Cần thiết khi thiết kế điện trở dạng U, W hoặc dạng Z.
Chiều sâu bể: Quyết định chiều dài phần thanh nhiệt đưa xuống dung dịch.
Mức dung dịch cao nhất: Dùng để xác định vị trí phần đầu điện và hộp đấu dây.
Mức dung dịch thấp nhất: Đây là thông số quan trọng để tránh phần sinh nhiệt bị lộ khỏi dung dịch.
Khoảng trống trong bể: Cần tính đến sản phẩm mạ, gá treo và các thiết bị khác.

Chọn kiểu lắp theo kết cấu thực tế của bể

Kiểu lắp ảnh hưởng đến hình dạng thanh nhiệt và vị trí đầu điện. Yếu tố này cũng quyết định mức độ thuận tiện khi tháo lắp và bảo dưỡng.

Với bể xi mạ, thường có một số phương án sau:

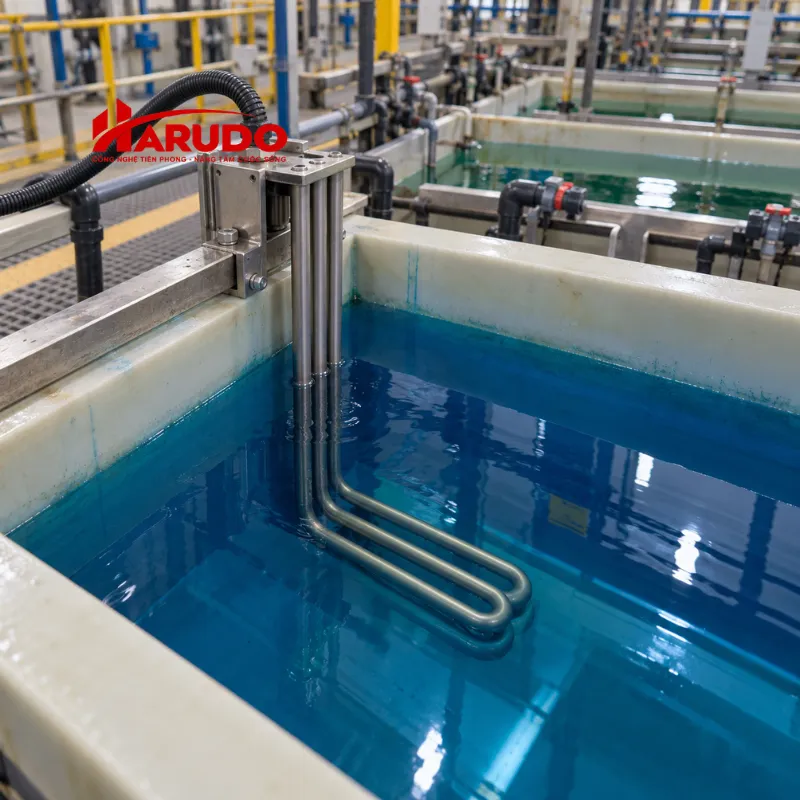

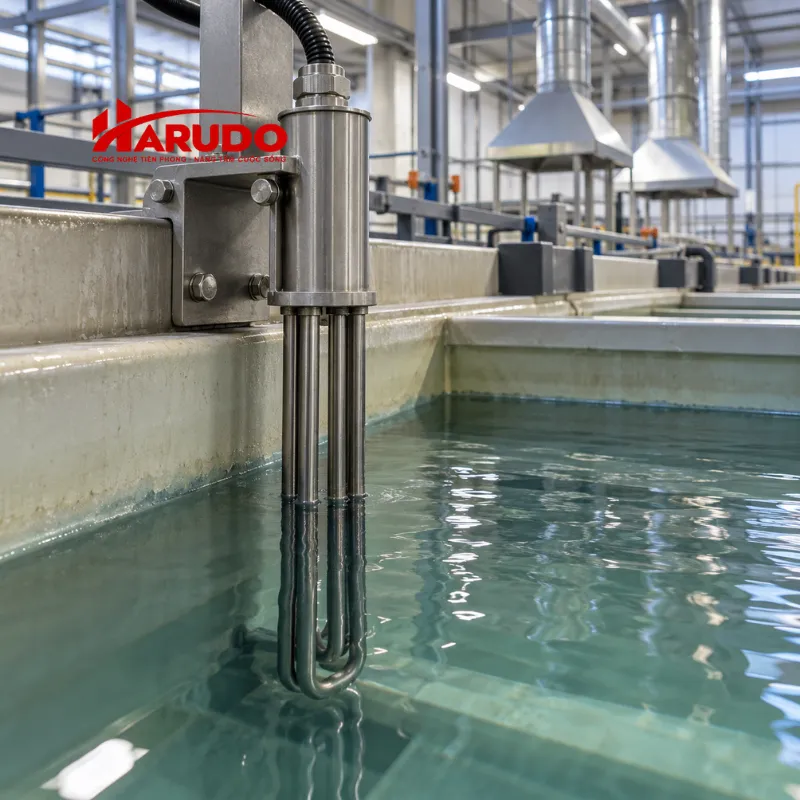

Treo từ thành bể: Điện trở được đưa từ phía trên xuống và cố định bằng gá. Kiểu này thuận tiện khi bể không có sẵn lỗ ren hoặc mặt bích.

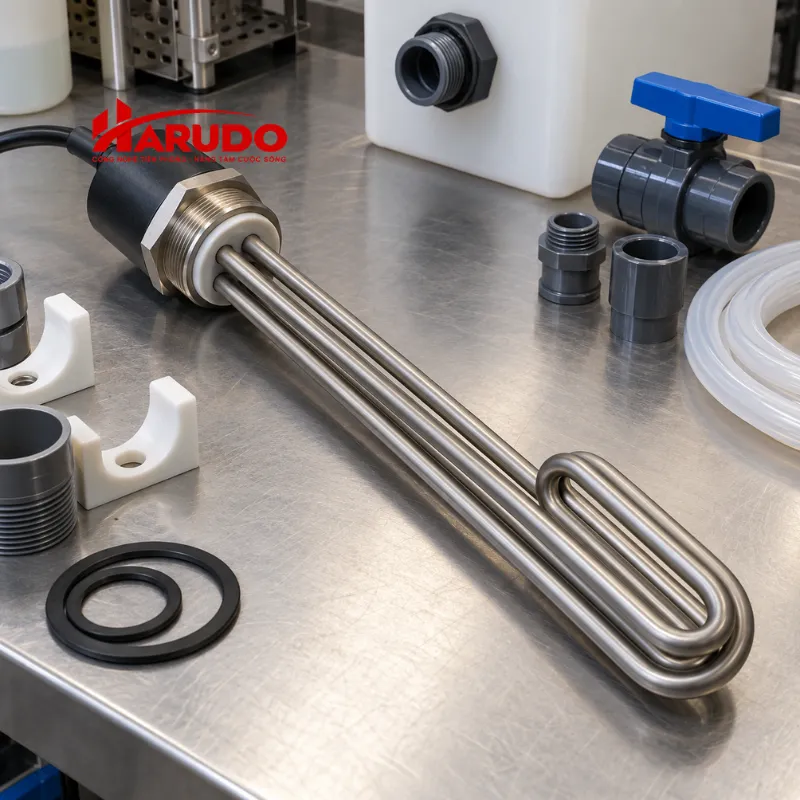

Lắp ren: Điện trở được vặn vào vị trí ren trên thành bồn hoặc bể. Phương án này phù hợp khi thiết kế bể đã có sẵn đầu kết nối.
Lắp mặt bích: Có thể sử dụng khi cần nhiều thanh nhiệt hoặc công suất lớn. Mặt bích giúp cụm điện trở được cố định chắc chắn.

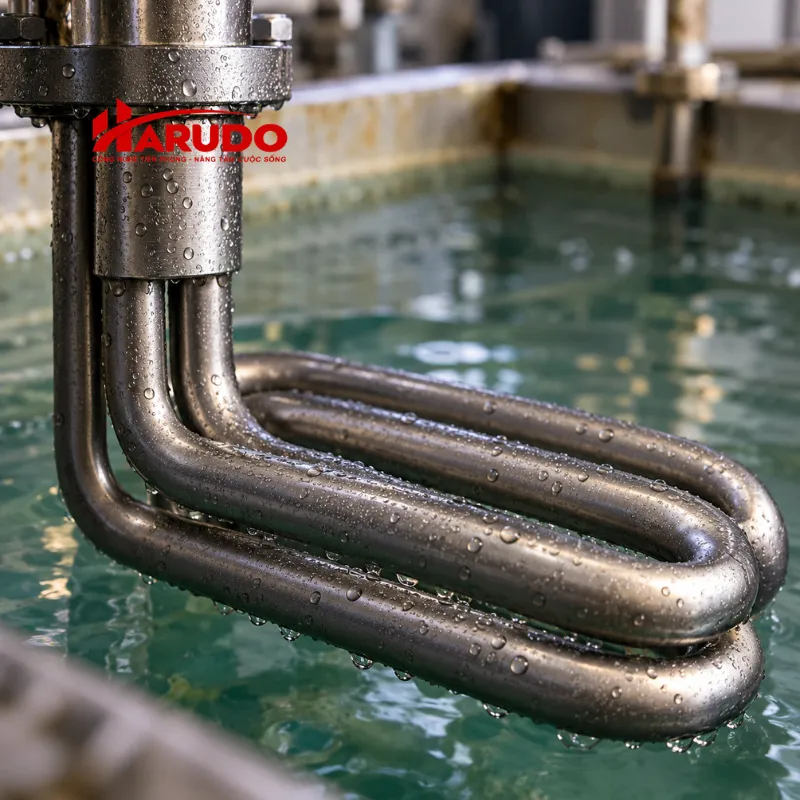

Gia công theo hình dạng bể: Thanh có thể làm dạng U, W, Z hoặc hình dạng riêng để tận dụng không gian trong bể.

Kiểu treo thành bể thường có lợi thế là không cần tạo lỗ xuyên qua thành bể. Các dòng over-the-side heater cũng được thiết kế theo nguyên tắc đưa phần gia nhiệt từ phía trên xuống môi chất.

Không có một kiểu lắp phù hợp cho mọi bể. Cần xem bản vẽ hoặc hình ảnh thực tế trước khi xác định cấu tạo.

Điện trở titan cho bể xi mạ nên chọn kiểu lắp nào?

Kiểu lắp nên được chọn dựa trên cấu tạo bể, công suất, không gian và nhu cầu bảo trì. Bảng dưới đây giúp phân biệt nhanh một số phương án thường gặp.

Kiểu lắp	Phù hợp với	Ưu điểm chính	Thông tin cần cung cấp
Treo thành bể	Bể hở, bể xi mạ hiện hữu	Dễ lắp và tháo	Chiều sâu bể, mép bể, mức dung dịch
Lắp ren	Bồn hoặc bể có đầu chờ	Cố định gọn	Kích thước ren, vị trí ren
Lắp mặt bích	Bể cần công suất lớn	Có thể bố trí nhiều thanh	Kích thước mặt bích, số lỗ, áp suất nếu có
Dạng U/W/Z	Bể cần tận dụng không gian	Linh hoạt hình dạng	Bản vẽ và kích thước bể
Gia công theo mẫu	Hệ thống đang thay điện trở cũ	Dễ giữ nguyên vị trí lắp	Mẫu cũ, ảnh và kích thước

Những thông số cần gửi khi đặt gia công điện trở titan tại HARUDO

Để kiểm tra nhanh phương án điện trở gia nhiệt titan cho bể xi mạ, khách hàng nên chuẩn bị thông tin kỹ thuật trước khi yêu cầu báo giá.

Các thông tin quan trọng gồm:

Tên dung dịch: Cần ghi rõ hóa chất hoặc loại dung dịch đang sử dụng. Nếu có SDS hoặc tài liệu thành phần, nên gửi kèm.
Nồng độ và pH: Đây là cơ sở để xem xét mức độ ăn mòn và khả năng sử dụng titan.
Nhiệt độ làm việc: Cần ghi nhiệt độ hiện tại, nhiệt độ mục tiêu và nhiệt độ tối đa dự kiến.
Kích thước bể: Cung cấp chiều dài, chiều rộng và chiều sâu. Nếu có bản vẽ, việc kiểm tra sẽ thuận tiện hơn.
Mức dung dịch: Cần có mức cao nhất và thấp nhất trong quá trình vận hành.
Thể tích dung dịch: Thông tin này hỗ trợ xác định nhu cầu công suất.
Nguồn điện: Cho biết hệ thống đang sử dụng 220V hay 380V và điện một pha hay ba pha.
Công suất mong muốn: Nếu đang thay điện trở cũ, có thể cung cấp công suất hiện tại để đối chiếu.
Kiểu lắp: Ghi rõ treo thành bể, lắp ren, mặt bích hoặc cấu hình riêng.
Kích thước thanh nhiệt: Nếu có giới hạn về chiều dài, chiều rộng hoặc khoảng cách gá cần ghi rõ.
Số lượng: Số lượng ảnh hưởng đến phương án sản xuất và báo giá.
Hình ảnh vị trí lắp: Một vài hình ảnh tổng thể và cận cảnh có thể giúp xác định các giới hạn về không gian.

Nếu đang thay điện trở cũ, khách hàng nên gửi ảnh tem thông số. Đồng thời, hãy cung cấp kích thước thực tế của thanh. Nếu có thể gửi mẫu cũ, HARUDO sẽ thuận tiện hơn khi đối chiếu kiểu gá và hình dạng.

Lưu ý khi vận hành điện trở gia nhiệt titan trong bể xi mạ

Sau khi chọn đúng vật liệu và kiểu lắp, điều kiện vận hành vẫn ảnh hưởng lớn đến tuổi thọ điện trở. Đặc biệt, thanh nhiệt chìm cần được bảo đảm luôn truyền nhiệt vào dung dịch.

Một số điểm nên kiểm tra trong quá trình sử dụng:

Không để phần sinh nhiệt chạy khô: Vùng sinh nhiệt cần được ngập trong dung dịch khi cấp điện. Nhà sản xuất điện trở công nghiệp cảnh báo việc để thanh hoạt động ngoài chất lỏng có thể làm điện trở hỏng sớm.
Kiểm soát mức dung dịch: Với bể có mức dung dịch thay đổi thường xuyên, nên xem xét cảm biến mức thấp để ngắt điện trở khi dung dịch xuống dưới giới hạn.
Sử dụng bộ điều khiển nhiệt: Cảm biến nhiệt và bộ điều khiển giúp duy trì nhiệt độ theo yêu cầu của quy trình. Có thể bổ sung bảo vệ quá nhiệt nếu hệ thống yêu cầu.
Không để thanh va chạm với sản phẩm mạ: Cần bố trí khoảng cách hợp lý với gá treo, anode, cathode và các bộ phận có điện trong bể. Tempco cũng khuyến nghị điện trở không tiếp xúc với các phần mang điện hoặc vật gia công trong bể.
Kiểm tra cặn bám: Cặn hóa chất hoặc bùn tích tụ quanh thanh nhiệt có thể làm giảm khả năng truyền nhiệt. Cần kiểm tra và vệ sinh theo điều kiện vận hành thực tế.
Bảo vệ đầu đấu điện: Hộp điện nên được bố trí tránh hơi hóa chất, dung dịch bắn trực tiếp và khu vực dễ bị ẩm.

Đặt điện trở gia nhiệt titan cho bể xi mạ theo yêu cầu tại HARUDO

Chọn điện trở gia nhiệt titan cho bể xi mạ không nên bắt đầu bằng câu hỏi cần thanh 3kW hay 5kW. Bước đầu tiên phải là xác định chính xác thanh nhiệt sẽ làm việc trong môi chất nào và ở điều kiện ra sao.

Loại hóa chất, nồng độ và nhiệt độ quyết định khả năng tương thích của vật liệu. Kích thước bể và mức dung dịch quyết định hình dạng thanh. Trong khi đó, kiểu kết nối quyết định cấu tạo phần gá, ren hoặc mặt bích.

HARUDO cung cấp nhiều dòng điện trở titan với các cấu hình khác nhau về công suất, điện áp, kích thước và kiểu lắp. Ngoài các mẫu có sẵn, cấu hình thanh nhiệt có thể được xem xét theo yêu cầu thực tế của từng hệ thống.

Khi cần đặt điện trở cho bể xi mạ, hãy gửi tên dung dịch, nồng độ, nhiệt độ làm việc, kích thước bể, mức dung dịch, nguồn điện và hình ảnh vị trí lắp cho HARUDO. Những thông tin này giúp kiểm tra phương án trước khi xác định kích thước, công suất và cấu tạo thanh nhiệt.
