Điện trở gia nhiệt nồi hơi: Chọn mặt bích, công suất và bảo vệ cạn nước

Điện trở gia nhiệt nồi hơi là bộ phận trực tiếp tạo nhiệt để đun nước và sinh hơi trong các hệ thống nồi hơi điện. Khi lựa chọn, không nên chỉ nhìn vào công suất hoặc điện áp. Kích thước mặt bích, chiều dài thanh nhiệt, vật liệu vỏ và khả năng chống cạn nước đều ảnh hưởng đến hiệu quả vận hành. Chọn sai có thể khiến nồi lên hơi chậm, điện trở nhanh đóng cặn hoặc cháy thanh nhiệt. Bài viết dưới đây HARUDO giúp bạn xác định những thông số quan trọng trước khi lựa chọn điện trở cho nồi hơi.

Điện trở gia nhiệt nồi hơi là gì?

Điện trở gia nhiệt nồi hơi chuyển điện năng thành nhiệt năng. Nhiệt từ thanh điện trở truyền trực tiếp vào nước để tạo hơi phục vụ sản xuất.

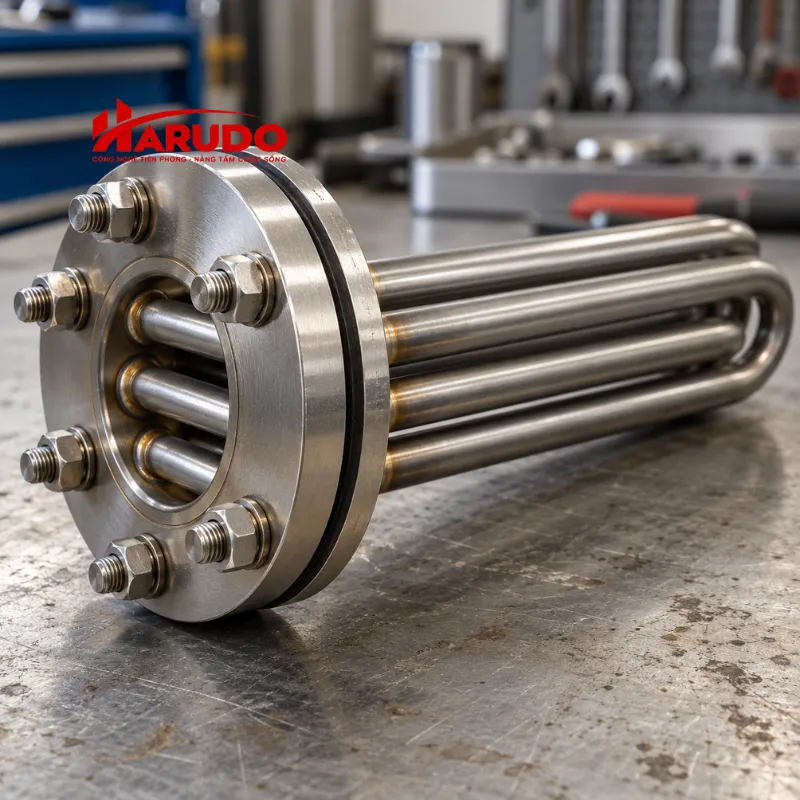

Thiết bị thường gồm nhiều thanh nhiệt được cố định trên một mặt bích. Cấu tạo này giúp lắp đặt và thay thế thuận tiện hơn.

Một cụm điện trở thường có các bộ phận:

• Thanh điện trở: Trực tiếp phát nhiệt và truyền nhiệt vào nước.

• Mặt bích: Cố định cụm điện trở vào thân nồi.

• Đầu đấu điện: Kết nối thanh nhiệt với nguồn điện.

• Gioăng làm kín: Hạn chế rò nước hoặc hơi tại vị trí lắp.

• Hệ thống điều khiển: Kiểm soát gia nhiệt và bảo vệ thiết bị.

Khác với điện trở gia nhiệt không khí, điện trở nồi hơi làm việc trong môi trường nước. Vì vậy, cần chú ý khả năng truyền nhiệt, chống ăn mòn và đóng cặn.

Cách chọn điện trở gia nhiệt nồi hơi phù hợp

Không có một cấu hình điện trở phù hợp cho mọi nồi hơi. Việc lựa chọn cần dựa trên kết cấu nồi, nguồn điện, công suất yêu cầu và điều kiện vận hành thực tế.

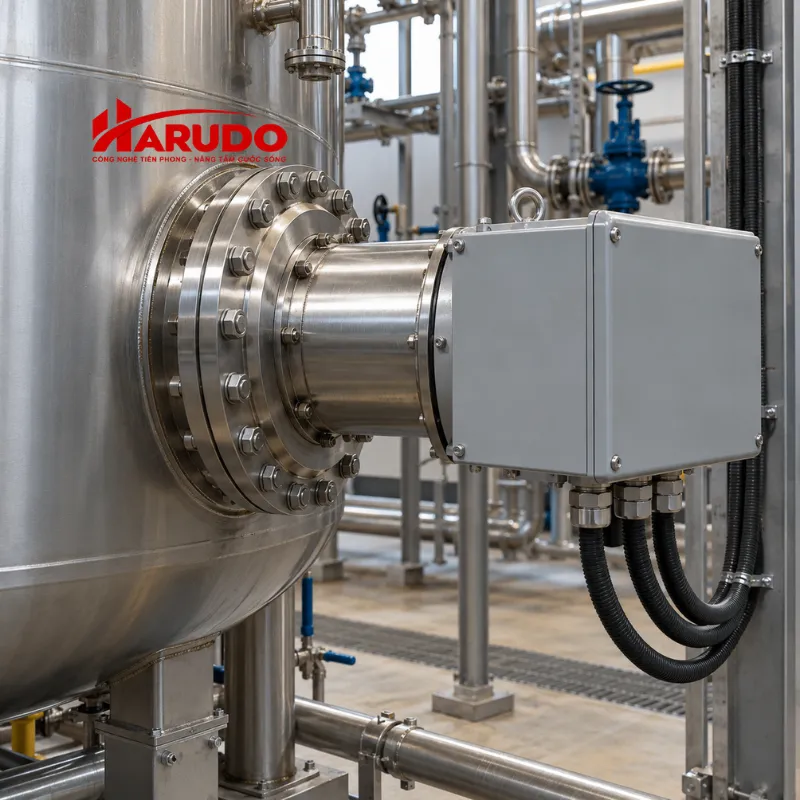

Chọn mặt bích theo kết cấu nồi hơi

Mặt bích liên kết cụm điện trở với thân nồi. Nếu kích thước không phù hợp, việc lắp đặt có thể gặp khó khăn hoặc gây rò rỉ.

Các thông số cần kiểm tra gồm:

• Đường kính mặt bích: Phải tương thích với cổ bích trên nồi.

• Số lỗ bulông: Kiểm tra số lượng và đường kính từng lỗ.

• Khoảng cách tâm lỗ: Bảo đảm trùng với vị trí lắp trên thân nồi.

• Độ dày mặt bích: Phù hợp với áp suất và kết cấu thiết bị.

• Vị trí đầu điện: Cần đủ không gian đấu dây và bảo trì.

Nếu thay điện trở cũ, nên đo trực tiếp cụm đang sử dụng. Trường hợp có bản vẽ kỹ thuật, hãy ưu tiên đối chiếu theo bản vẽ.

Ngoài ra, gioăng làm kín phải phù hợp với nhiệt độ và áp suất làm việc. Gioăng không đúng loại có thể gây rò nước hoặc hơi.

Chọn công suất theo dung tích và nhu cầu tạo hơi

Công suất ảnh hưởng trực tiếp đến thời gian đun nước và khả năng tạo hơi. Tuy nhiên, công suất lớn chưa chắc mang lại hiệu quả tốt hơn.

Khi lựa chọn, cần xem xét:

• Dung tích nước: Lượng nước cần gia nhiệt trong nồi.

• Thời gian lên hơi: Khoảng thời gian yêu cầu để đạt điều kiện vận hành.

• Nhiệt độ nước đầu vào: Nước lạnh hơn cần nhiều năng lượng gia nhiệt hơn.

• Tổn thất nhiệt: Phụ thuộc vào khả năng cách nhiệt của nồi.

• Chế độ vận hành: Nồi chạy liên tục hoặc theo từng mẻ.

Không nên tăng công suất bằng cách đặt mật độ công suất quá cao trên một thanh nhỏ. Điều này có thể khiến nhiệt độ bề mặt tăng mạnh.

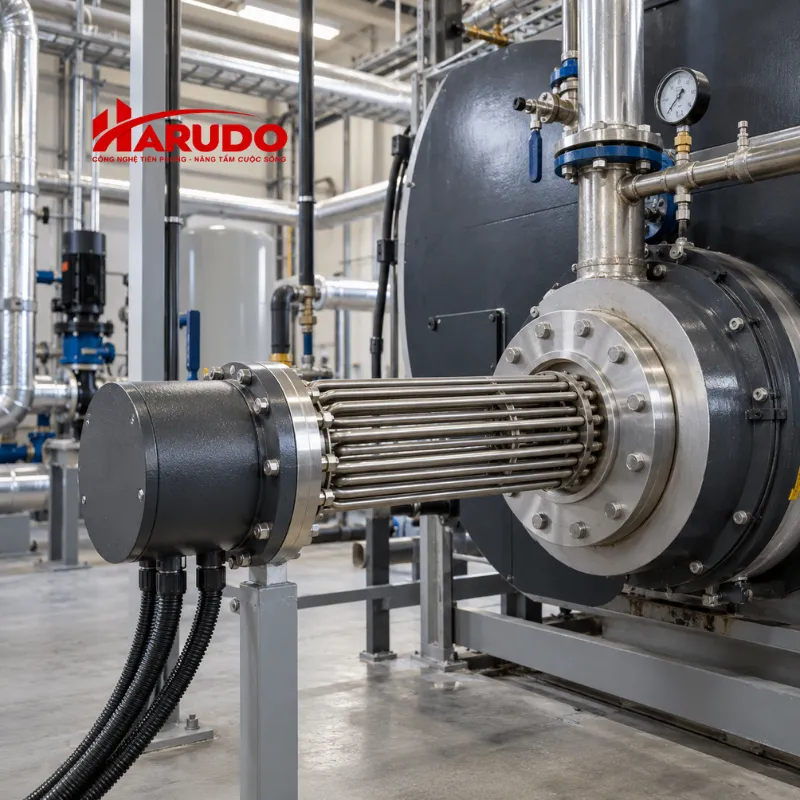

Bố trí số thanh nhiệt và cấp công suất

Với nồi hơi công suất lớn, có thể chia tổng công suất thành nhiều thanh hoặc nhiều cụm. Bộ điều khiển sẽ đóng ngắt từng cấp theo nhu cầu sử dụng.

Cách bố trí này mang lại một số lợi ích:

• Điều chỉnh linh hoạt: Thay đổi công suất theo nhu cầu tạo hơi.

• Phân bổ tải: Tránh tập trung công suất quá lớn trên một thanh.

• Giảm dòng khởi động đồng thời: Khi các cấp được đóng theo trình tự phù hợp.

• Thuận tiện bảo trì: Dễ kiểm tra từng cụm điện trở.

• Hỗ trợ vận hành: Một số hệ thống có thể duy trì công suất giảm khi một cấp gặp sự cố.

Tuy nhiên, khả năng vận hành khi hỏng một cấp còn phụ thuộc vào thiết kế tủ điều khiển và các liên động an toàn.

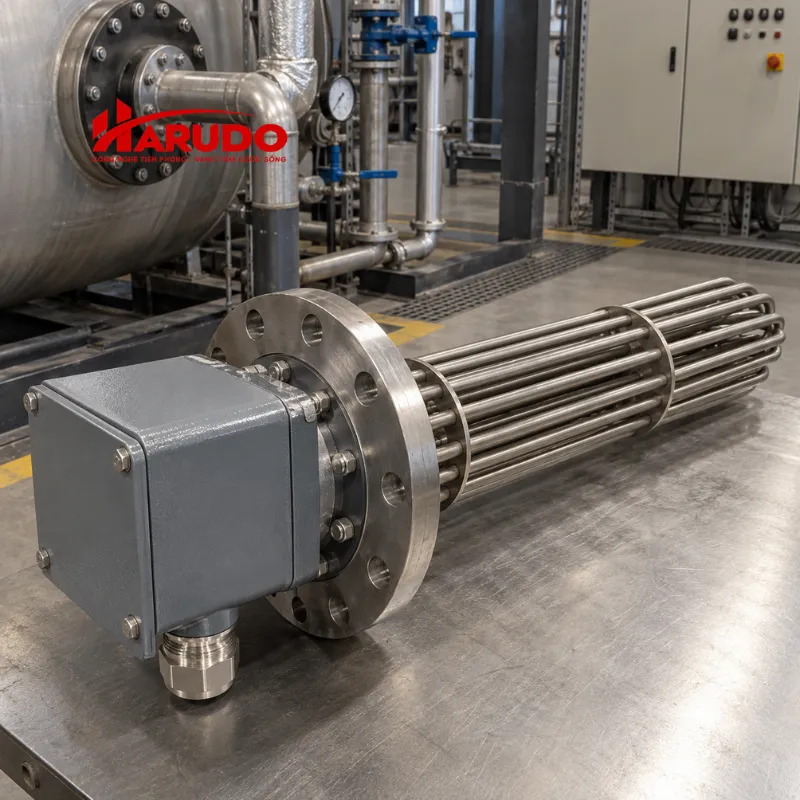

Kiểm tra nguồn điện và kiểu đấu nối

Điện áp phải phù hợp với thông số thiết kế. Một số hệ thống sử dụng nguồn 220V, trong khi nồi hơi công suất lớn thường dùng điện ba pha.

Bảng dưới đây tổng hợp các thông số cần kiểm tra:

Không nên suy đoán điện áp từ công suất của thanh cũ. Cần kiểm tra sơ đồ đấu dây và thông số tại tủ điện.

Chọn vật liệu vỏ điện trở

Vỏ thanh nhiệt tiếp xúc trực tiếp với nước. Vì vậy, vật liệu ảnh hưởng đến khả năng chống ăn mòn, truyền nhiệt và tuổi thọ của điện trở.

Hai vật liệu thường được quan tâm là inox 304 và inox 316.

• Inox 304: Phù hợp với nhiều môi trường nước thông thường. Đây là lựa chọn phổ biến khi điều kiện ăn mòn không quá cao.
• Inox 316: Có khả năng chống ăn mòn tốt hơn trong một số môi trường. Có thể cân nhắc khi chất lượng nước hoặc điều kiện vận hành khắt khe hơn.

Không nên lựa chọn vật liệu chỉ dựa trên giá.

Nguồn nước sử dụng cho nồi hơi cũng cần được quan tâm. Nước có nhiều khoáng chất có thể gây đóng cặn nhanh trên bề mặt điện trở.

Lớp cặn làm giảm khả năng truyền nhiệt từ thanh điện trở sang nước. Khi đó, nhiệt tích tụ bên trong thanh nhiều hơn.

Hệ quả có thể là:

• Thời gian đun nước kéo dài.
• Điện năng tiêu thụ tăng.
• Nhiệt độ bề mặt thanh cao.
• Tuổi thọ điện trở giảm.

Do đó, việc xử lý nước và vệ sinh điện trở định kỳ cũng quan trọng không kém lựa chọn vật liệu.

Xem thêm: Gia công điện trở nhiệt theo yêu cầu: Cần gửi những thông số gì để báo giá đúng?

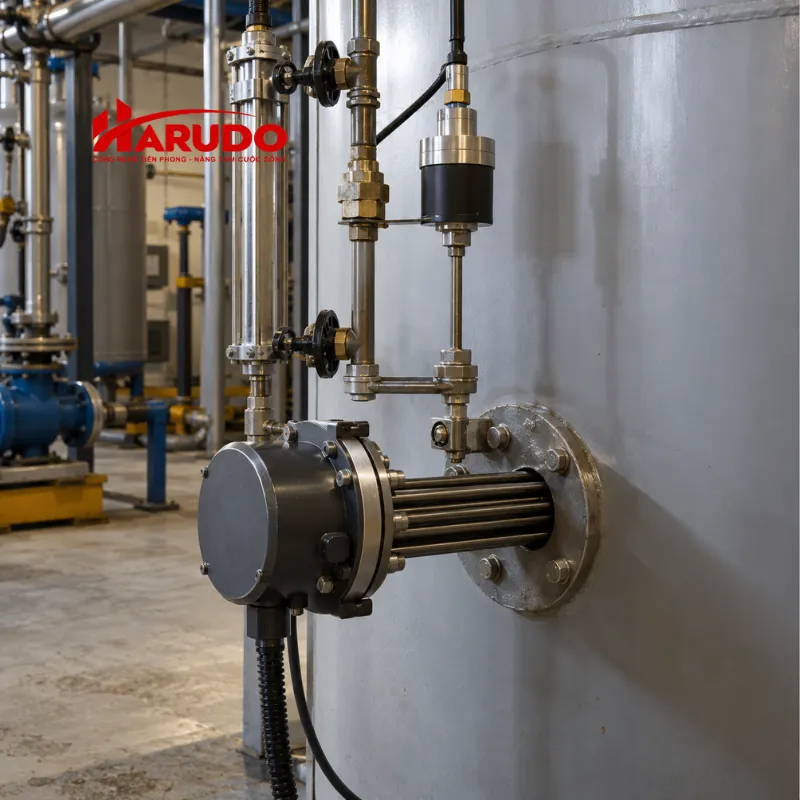

Bảo vệ điện trở khi nồi hơi cạn nước

Cạn nước là một trong những tình huống nguy hiểm đối với điện trở nồi hơi. Khi thanh nhiệt không còn được nước bao quanh, khả năng giải nhiệt giảm rất nhanh.

Vì vậy, nồi hơi điện nên có cơ chế kiểm soát mức nước trước khi cho phép điện trở hoạt động.

Một số phương án thường được sử dụng gồm:

• Cảm biến mực nước: Theo dõi mức nước trong nồi. Khi nước xuống dưới giới hạn cho phép, hệ thống gửi tín hiệu ngắt gia nhiệt.
• Điện cực mức: Có thể dùng để xác định mức nước thấp, mức làm việc và mức cao tùy thiết kế.
• Phao điện: Hoạt động theo sự thay đổi của mực nước. Phao có thể điều khiển bơm hoặc tham gia vào mạch bảo vệ.
• Contactor: Nhận tín hiệu từ mạch điều khiển để đóng hoặc cắt nguồn cấp cho điện trở.
• Bảo vệ quá nhiệt: Cảm biến nhiệt hoặc thermostat giúp ngắt hệ thống nếu nhiệt độ tăng bất thường.

Hệ thống tốt nên có liên động giữa cấp nước và gia nhiệt.

Điện trở chỉ được phép hoạt động khi mực nước đạt mức an toàn. Nếu cảm biến báo thiếu nước, nguồn cấp cho điện trở phải được ngắt.

Không nên chỉ dựa vào người vận hành quan sát bằng mắt.

Trong môi trường sản xuất, mức nước có thể thay đổi nhanh. Người vận hành cũng không thể kiểm tra liên tục trong suốt ca làm việc.

Ngoài chống cạn nước, nên kiểm tra tình trạng hoạt động của cảm biến theo định kỳ. Một cảm biến bị bám cặn hoặc mất tín hiệu có thể khiến mạch bảo vệ hoạt động sai.

Đặc biệt, không nên bỏ qua hoặc đấu tắt các mạch bảo vệ chỉ để nồi tiếp tục vận hành.

Việc này có thể làm tăng nguy cơ cháy điện trở và gây sự cố cho hệ thống.

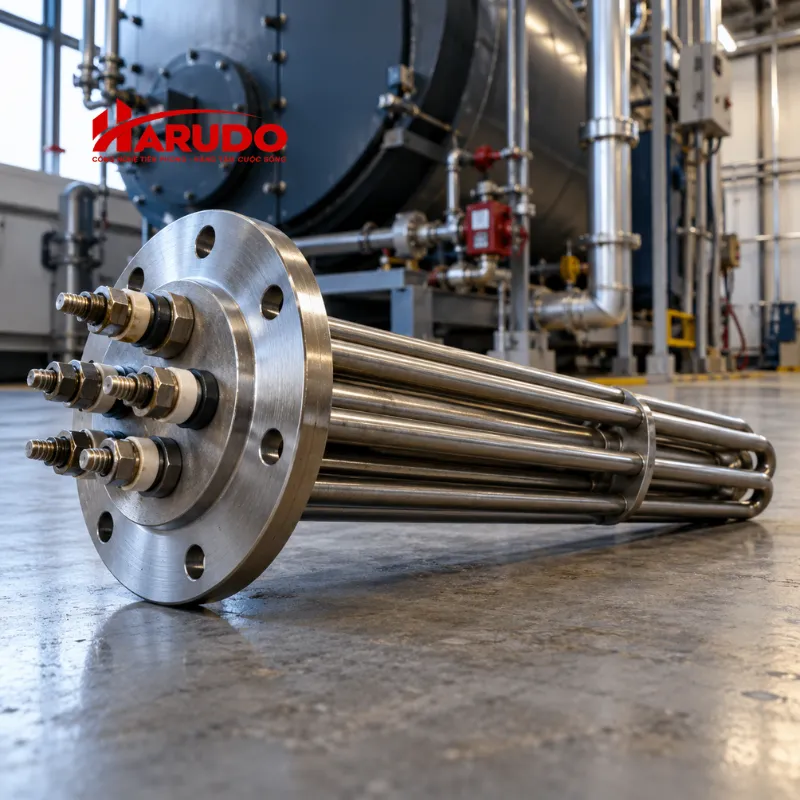

Những thông số cần kiểm tra trước khi mua điện trở nồi hơi

Chuẩn bị đầy đủ thông số sẽ giúp lựa chọn điện trở gia nhiệt nồi hơi chính xác hơn. Điều này đặc biệt quan trọng khi thay điện trở cũ nhưng không còn mã sản phẩm.

Nên kiểm tra các thông tin sau:

• Điện áp: Xác định hệ thống dùng 220V hay 380V. Đồng thời kiểm tra kiểu đấu điện hiện tại.
• Công suất: Ghi công suất của từng cụm hoặc tổng công suất cần sử dụng.
• Đường kính mặt bích: Đo chính xác kích thước ngoài của mặt bích.
• Số và kích thước lỗ: Ghi số lỗ bulông, đường kính lỗ và khoảng cách tâm lỗ.
• Chiều dài thanh nhiệt: Đo từ mặt bích đến điểm cuối của thanh điện trở.

Ngoài ra, nên cung cấp đường kính thanh nếu đang cần thay thế một cụm tương đương.

Kích thước khoang nồi cũng rất quan trọng. Thanh điện trở không nên quá dài đến mức chạm vào thành hoặc các bộ phận khác.

Nếu không có bản vẽ, có thể chụp cụm điện trở cũ ở nhiều góc.

Ảnh nên thể hiện:

• Toàn bộ cụm điện trở.
• Mặt bích.
• Đầu đấu điện.
• Nhãn thông số nếu còn.
• Vị trí lắp trên nồi.

Tuy nhiên, ảnh chỉ có giá trị hỗ trợ. Các kích thước quan trọng vẫn nên được đo trực tiếp.

Vì sao điện trở gia nhiệt nồi hơi dễ bị cháy?

Điện trở nồi hơi có thể hỏng sớm nếu điều kiện vận hành không phù hợp. Nhiều trường hợp không xuất phát từ chất lượng thanh nhiệt mà do nước, cách đấu điện hoặc hệ thống điều khiển.

Một số nguyên nhân thường gặp gồm:

• Cạn nước: Đây là nguyên nhân đáng chú ý nhất. Thanh điện trở tiếp tục phát nhiệt nhưng không còn nước hấp thụ nhiệt.
• Bám cặn quá dày: Cặn tạo thành lớp cách nhiệt quanh thanh, khiến nhiệt khó truyền sang nước.
• Điện áp không phù hợp: Cấp sai điện áp có thể làm điện trở hoạt động ngoài điều kiện thiết kế.
• Đầu nối bị lỏng: Mối nối điện không chắc có thể phát nóng tại vị trí đấu dây.
• Công suất bề mặt quá cao: Thanh nhỏ nhưng phải chịu tải lớn sẽ có nhiệt độ bề mặt cao hơn.
• Chất lượng nước không phù hợp: Nước có hàm lượng khoáng hoặc thành phần gây ăn mòn cao có thể làm giảm tuổi thọ vỏ thanh.

Khi điện trở thường xuyên bị cháy sau một thời gian ngắn, không nên chỉ thay thanh mới rồi tiếp tục vận hành.

Cần kiểm tra nguyên nhân trước.

Nếu không xử lý điều kiện gây hỏng, điện trở mới có thể tiếp tục gặp tình trạng tương tự.

Kiểm tra và bảo dưỡng điện trở nồi hơi trong quá trình sử dụng

Bảo dưỡng định kỳ giúp phát hiện sớm các dấu hiệu bất thường. Việc này cũng giúp hạn chế giảm hiệu suất do đóng cặn hoặc tiếp xúc điện kém.

Một số nội dung nên kiểm tra gồm:

• Theo dõi mực nước: Đảm bảo nước luôn nằm trong vùng làm việc cho phép khi điện trở hoạt động.
• Kiểm tra cặn: Nếu bề mặt thanh nhiệt có lớp cặn dày, cần vệ sinh theo quy trình phù hợp.
• Kiểm tra đầu cos: Đầu cos lỏng, oxy hóa hoặc đổi màu có thể là dấu hiệu tiếp xúc điện không tốt.
• Kiểm tra dây dẫn: Dây cần có tiết diện phù hợp với dòng điện và không bị hư lớp cách điện.
• Kiểm tra cảm biến mức: Đảm bảo cảm biến phát hiện đúng trạng thái thiếu nước và đủ nước.

Ngoài ra, có thể kiểm tra điện trở cách điện theo kế hoạch bảo trì của hệ thống.

Nếu phát hiện rò điện, suy giảm cách điện hoặc dấu hiệu bất thường tại thanh nhiệt, cần xử lý trước khi tiếp tục vận hành.

Khi vệ sinh điện trở, không nên tác động mạnh làm móp hoặc biến dạng vỏ thanh.

Sau khi tháo cụm điện trở, gioăng mặt bích cũng cần được kiểm tra. Gioăng chai cứng hoặc hư hỏng có thể gây rò nước sau khi lắp lại.

Với hệ thống vận hành liên tục, nên xây dựng lịch kiểm tra rõ ràng thay vì chỉ bảo trì khi điện trở đã hỏng.

Chọn điện trở gia nhiệt nồi hơi phù hợp tại HARUDO

Một cụm điện trở gia nhiệt nồi hơi phù hợp cần đáp ứng đồng thời nhiều yêu cầu. Mặt bích phải đúng kết cấu. Công suất phải phù hợp với nhu cầu tạo hơi. Chiều dài thanh cần tương thích với khoang nồi. Hệ thống cũng phải có cơ chế bảo vệ khi thiếu nước.

Không nên chọn điện trở chỉ dựa trên công suất ghi trên sản phẩm cũ.

Trước khi thay mới, nên kiểm tra đầy đủ điện áp, kích thước mặt bích, số lỗ, chiều dài thanh, tổng công suất và điều kiện làm việc thực tế.

HARUDO cung cấp các dòng điện trở gia nhiệt sử dụng cho nồi hơi và nhiều hệ thống gia nhiệt công nghiệp. Khách hàng có thể gửi thông số kỹ thuật, kích thước mặt bích hoặc thông tin cụm điện trở đang sử dụng để được tư vấn lựa chọn sản phẩm phù hợp với hệ thống.
