Cách nối điện trở gia nhiệt 3 pha: Kiểm tra sơ đồ, điện áp và tiếp địa trước khi chạy

Cách nối điện trở gia nhiệt 3 pha không chỉ phụ thuộc vào nguồn điện đang sử dụng. Người lắp đặt còn phải kiểm tra điện áp định mức của từng phần tử, sơ đồ đấu sao hoặc tam giác, vị trí đầu cực và dây tiếp địa. Nếu đấu sai, điện trở có thể không đạt công suất hoặc bị quá tải ngay khi cấp điện. Vì vậy, trước khi chạy hệ thống cần kiểm tra đầy đủ thông số và đo lại các nhánh. Bài viết dưới đây của HARUDO tập trung vào những điểm cần xác minh trước khi đóng điện cho điện trở gia nhiệt 3 pha.

Cách nối điện trở gia nhiệt 3 pha cần kiểm tra những gì?

Trước khi xác định cách đấu dây, cần kiểm tra điện trở đang sử dụng được thiết kế cho điện áp nào. Không nên chỉ nhìn nguồn điện 3 pha rồi tự chọn đấu sao hoặc tam giác.

Kiểm tra thông số điện áp trên điện trở

Điện áp ghi trên điện trở là thông tin đầu tiên cần xác minh. Thông số này quyết định điện áp phù hợp đặt lên từng phần tử gia nhiệt.

Cần kiểm tra các dữ liệu sau:

Điện áp định mức: Có thể là 220V, 230V, 380V, 400V hoặc một mức điện áp khác. Không được tự suy đoán từ kích thước hoặc hình dạng của điện trở.
Công suất điện trở: Công suất giúp kiểm tra dòng điện dự kiến và lựa chọn dây dẫn, contactor, CB cùng thiết bị bảo vệ phù hợp.
Số phần tử gia nhiệt: Một cụm điện trở 3 pha có thể gồm ba hoặc nhiều phần tử được chia thành các nhánh khác nhau.
Số đầu cực: Số chân trong hộp đấu dây giúp xác định cấu tạo bên trong, nhưng không đủ để kết luận ngay sơ đồ đấu.
Sơ đồ của nhà sản xuất: Nếu trên tem, hộp cực hoặc tài liệu đi kèm đã có sơ đồ, nên ưu tiên làm theo sơ đồ đó.

Xác định sơ đồ đấu sao hay tam giác

Hai kiểu đấu thường gặp với điện trở 3 pha là đấu sao Y và đấu tam giác Δ. Điểm khác biệt quan trọng nằm ở điện áp thực tế đặt lên từng phần tử.

Với đấu sao:

Ba đầu của các phần tử được nối chung thành một điểm.
Ba đầu còn lại kết nối với ba pha nguồn.
Điện áp trên mỗi phần tử thấp hơn điện áp giữa hai pha.

Với đấu tam giác:

Các phần tử được nối thành một vòng kín.
Ba điểm nối được đưa ra ba pha nguồn.
Mỗi phần tử gần như chịu toàn bộ điện áp giữa hai pha.

Không nên hiểu rằng đấu sao luôn an toàn hơn hoặc đấu tam giác luôn cho công suất tốt hơn.

Cách đấu đúng phải dựa vào điện áp thiết kế của từng phần tử điện trở.

Ví dụ, ba phần tử 220V có thể được bố trí đấu sao trên hệ thống 3 pha 380V. Ngược lại, ba phần tử thiết kế cho 380V có thể được bố trí đấu tam giác trên nguồn 380V.

Tuy nhiên, đây chỉ là nguyên tắc điện cơ bản. Cấu tạo thực tế của cụm điện trở vẫn cần được kiểm tra trước khi đấu.

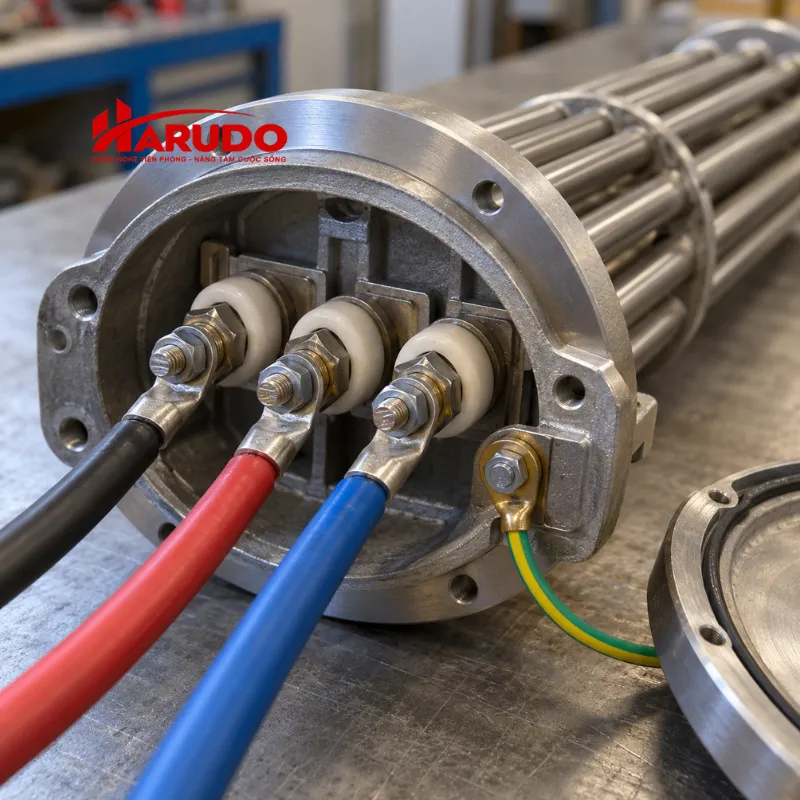

Kiểm tra các đầu dây và cầu nối

Hộp đấu dây của điện trở có thể có nhiều đầu cực. Một số loại còn sử dụng cầu đồng hoặc thanh nối để thiết lập sơ đồ sao hoặc tam giác.

Trước khi nối nguồn cần kiểm tra:

Ký hiệu trên terminal: Xác định các cặp đầu thuộc cùng một phần tử nếu nhà sản xuất có đánh dấu.
Cầu nối hiện tại: Không nên mặc định cầu nối đang có trên điện trở cũ là đúng cho nguồn mới.
Tình trạng đầu cos: Đầu cos phải chắc, không cháy xém, oxy hóa hoặc lỏng.
Vị trí siết dây: Dây nguồn phải được cố định chắc vào đầu cực phù hợp.
Khoảng cách giữa các cực: Không để lõi dây thừa hoặc đầu cos chạm sang terminal bên cạnh.

Các mối nối lỏng thường tạo nhiệt ngay tại đầu cực. Nếu vận hành lâu, terminal có thể cháy hoặc làm hỏng lớp cách điện xung quanh.

Vì vậy, cần kiểm tra lại lực siết đầu nối trước khi đóng hộp cực.

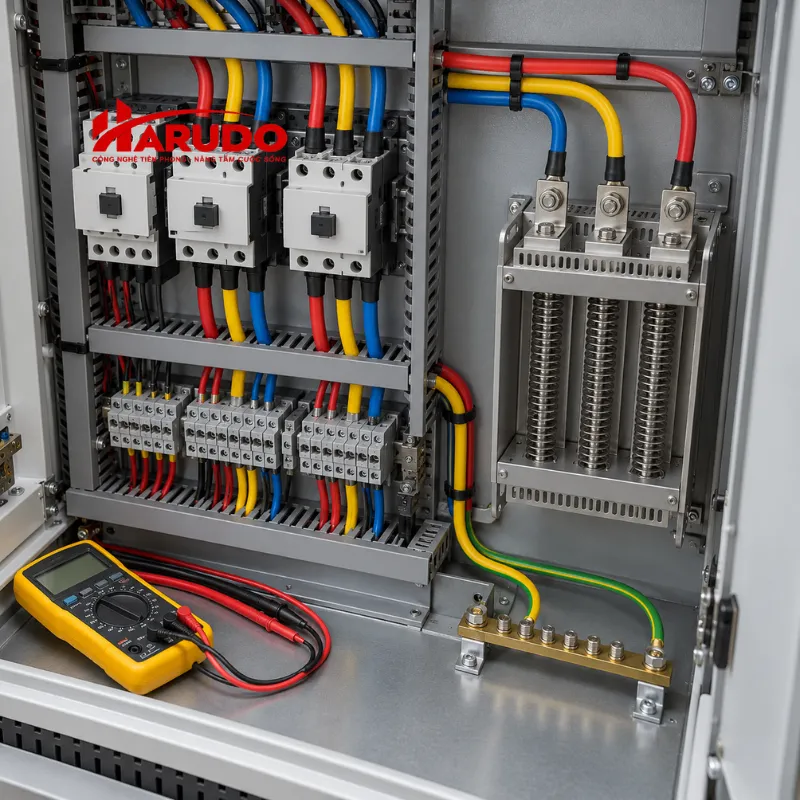

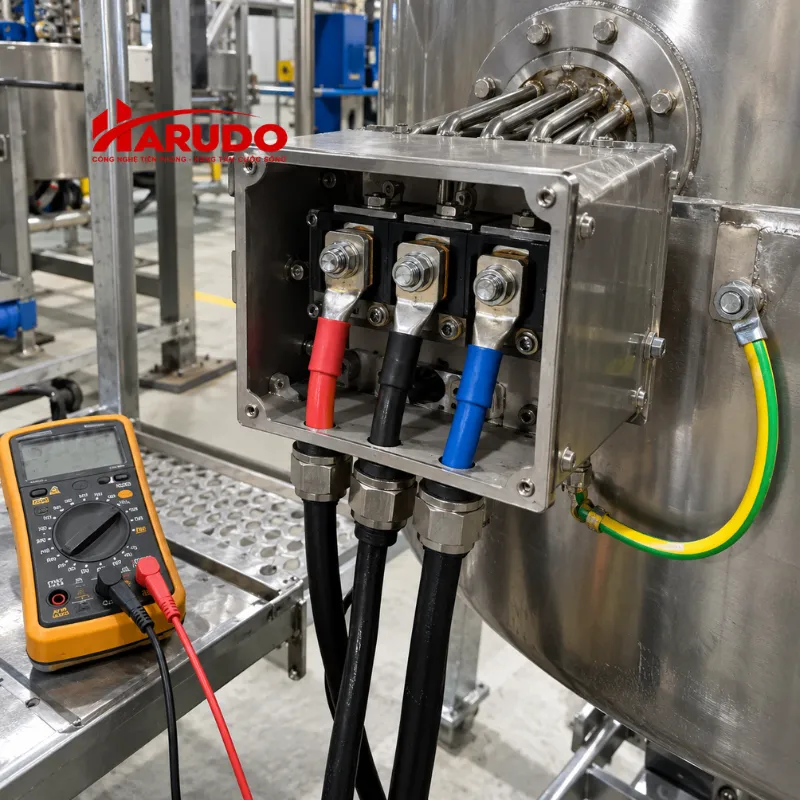

Kiểm tra điện trở và cách điện trước khi cấp nguồn

Ngay cả khi sơ đồ đấu đã đúng, vẫn nên đo điện trở trước khi cấp điện lần đầu.

Có thể dùng đồng hồ đo điện để kiểm tra các nhánh.

Cần lưu ý:

Điện trở các nhánh nên tương đối đồng đều: Nếu ba phần tử có cùng công suất và điện áp, giá trị đo thường không chênh lệch lớn.
Không được chạm vỏ: Đầu điện trở không được thông trực tiếp với vỏ kim loại.
Kiểm tra cách điện: Với thiết bị chuyên dụng, có thể kiểm tra tình trạng cách điện giữa phần mang điện và vỏ theo yêu cầu kỹ thuật của nhà sản xuất.
Kiểm tra sau thời gian lưu kho: Điện trở để lâu trong môi trường ẩm có thể bị giảm cách điện dù bên ngoài không có dấu hiệu bất thường.

Nếu một nhánh có điện trở khác biệt rõ rệt so với hai nhánh còn lại, không nên tiếp tục cấp điện để thử.

Xem thêm: Điện trở gia nhiệt hãng nào tốt? 7 tiêu chí kiểm tra trước khi đặt mua

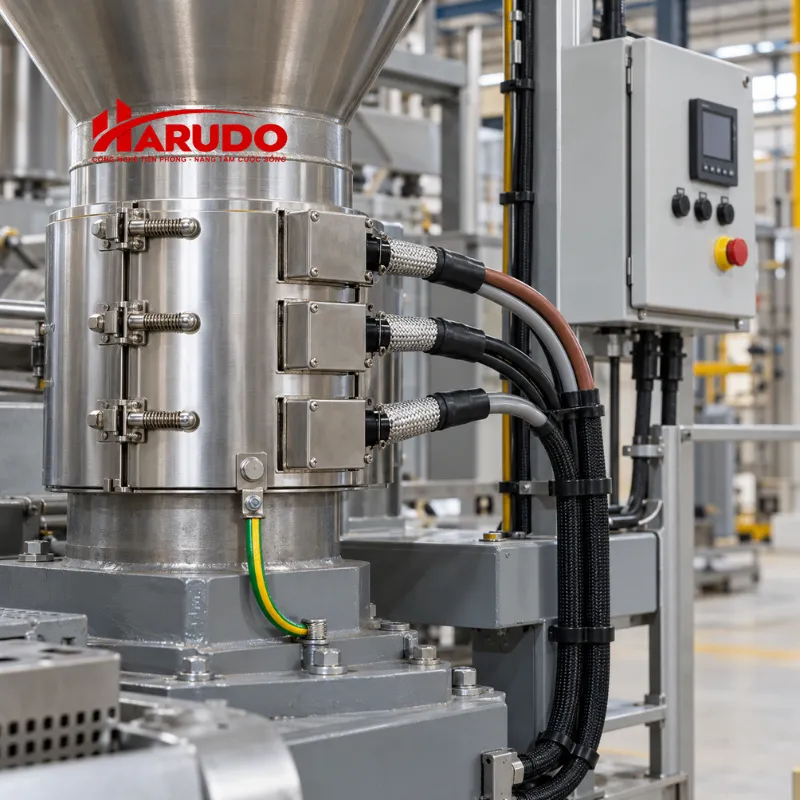

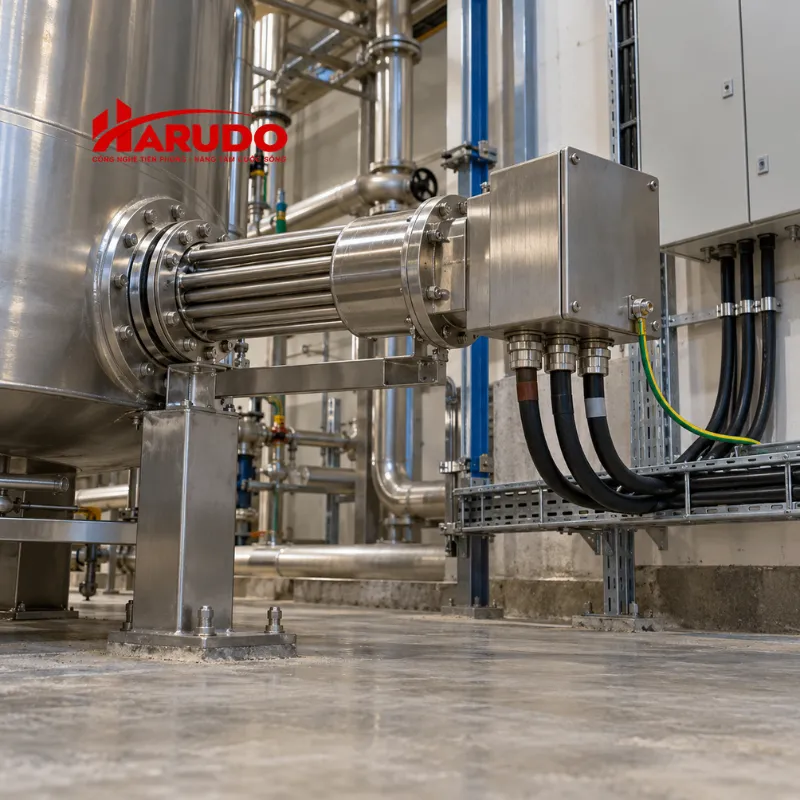

Nối dây tiếp địa cho điện trở gia nhiệt

Tiếp địa là bước không nên bỏ qua đối với điện trở có vỏ kim loại.

Dây PE phải được nối đúng vào vị trí tiếp địa của thiết bị hoặc phần vỏ kim loại được thiết kế cho mục đích này.

Không nối dây tiếp địa vào terminal cấp điện.

Khi kiểm tra cần chú ý:

Điểm tiếp địa không bị sơn hoặc oxy hóa làm giảm tiếp xúc.
Đầu cos được siết chắc.
Dây PE có tiết diện phù hợp với hệ thống.
Vỏ điện trở và thân thiết bị có liên kết tiếp địa liên tục.

Tiếp địa không thay thế cho CB chống rò hoặc các thiết bị bảo vệ khác. Đây là một phần trong hệ thống bảo vệ tổng thể.

Bảng phân biệt đấu sao và đấu tam giác cho điện trở 3 pha

Đấu sao và tam giác khác nhau chủ yếu ở cách nối phần tử và điện áp mà mỗi phần tử phải chịu. Có thể tham khảo bảng dưới đây trước khi kiểm tra sơ đồ thực tế.

Tiêu chí	Đấu sao Y	Đấu tam giác Δ
Cách nối	Một đầu của ba nhánh nối chung	Ba phần tử nối thành vòng tam giác
Điện áp trên từng phần tử	Thấp hơn điện áp dây theo tỷ lệ √3	Gần bằng điện áp giữa hai pha
Ví dụ nguồn 380V	Mỗi nhánh khoảng 220V	Mỗi nhánh khoảng 380V
Trường hợp thường gặp	Phần tử thiết kế khoảng 220V trên nguồn 380V	Phần tử thiết kế khoảng 380V trên nguồn 380V
Điểm cần kiểm tra	Điểm nối chung và ba đầu pha	Ba cầu nối giữa các phần tử
Rủi ro khi đấu sai	Công suất không đúng hoặc phần tử bị quá áp	Có thể gây quá dòng, quá nhiệt hoặc thiếu công suất

Bảng trên giúp hiểu nguyên tắc. Tuy nhiên, không nên quyết định cách nối điện trở gia nhiệt 3 pha chỉ dựa vào điện áp nguồn.

Cần kiểm tra đồng thời điện áp định mức, công suất, cấu tạo phần tử và sơ đồ của điện trở.

Những lỗi thường gặp khi nối điện trở gia nhiệt 3 pha

Phần lớn lỗi đấu điện trở xuất phát từ việc bỏ qua bước kiểm tra trước khi đóng điện. Một số lỗi có thể khiến điện trở hỏng ngay trong thời gian ngắn.

Đấu theo điện trở cũ mà không kiểm tra điện trở mới: Hai sản phẩm có kích thước giống nhau chưa chắc có cùng điện áp hoặc sơ đồ đầu cực.
Nhầm điện áp nguồn với điện áp phần tử: Nguồn 3 pha 380V không có nghĩa mọi thanh điện trở đều phải chịu 380V.
Chọn sai đấu sao hoặc tam giác: Nếu điện áp đặt lên phần tử cao hơn định mức, công suất và nhiệt lượng có thể tăng mạnh, làm giảm tuổi thọ điện trở.
Thiếu pha hoặc tiếp xúc kém: Một đầu cực lỏng có thể khiến dòng điện giữa các pha mất cân bằng và làm terminal phát nhiệt.
Bỏ qua dây tiếp địa: Khi lớp cách điện xuống cấp, vỏ kim loại có thể xuất hiện điện áp nguy hiểm.

Ngoài ra, không nên đóng điện ngay sau khi hoàn tất đấu dây.

Việc đo lại từng nhánh chỉ mất ít thời gian nhưng giúp phát hiện nhiều lỗi trước khi hệ thống bắt đầu gia nhiệt.

Kiểm tra gì sau khi cấp điện lần đầu?

Sau khi hoàn tất đấu nối và xác nhận hệ thống đủ điều kiện vận hành, cần tiếp tục theo dõi trong lần chạy đầu tiên.

Không nên đóng điện rồi rời khỏi khu vực thiết bị.

Các thông số nên kiểm tra gồm:

Dòng điện từng pha: Dùng ampe kìm để so sánh dòng trên L1, L2 và L3. Với tải điện trở cân bằng, dòng giữa các pha không nên chênh lệch bất thường.
Điện áp nguồn: Kiểm tra điện áp thực tế tại đầu vào để xác nhận phù hợp với thiết kế.
Nhiệt độ đầu cực: Terminal, đầu cos và dây nguồn không nên nóng bất thường trong thời gian chạy.
Khả năng điều khiển nhiệt: Kiểm tra cảm biến, bộ điều khiển nhiệt và contactor có đóng ngắt đúng hay không.
Thiết bị bảo vệ: CB, bảo vệ quá dòng và chống rò cần hoạt động phù hợp với thiết kế của tủ điện.

Trong thời gian chạy thử, nếu dòng giữa các pha lệch lớn cần ngắt điện và kiểm tra.

Tình trạng này có thể liên quan đến sai sơ đồ, hỏng một nhánh, kết nối kém hoặc thông số phần tử không đồng nhất.

Ngoài ra, cần chú ý nhiệt độ tại đầu cos.

Điện trở có thể hoạt động bình thường nhưng đầu cực vẫn nóng do tiếp xúc điện kém.

Nếu phát hiện mùi khét, đổi màu terminal hoặc dây dẫn nóng nhanh, cần dừng hệ thống để kiểm tra.

Khi nào nên nhờ kỹ thuật kiểm tra sơ đồ điện trở 3 pha?

Không phải trường hợp nào cũng có thể xác định cách đấu chỉ bằng quan sát bên ngoài. Với điện trở đã sử dụng lâu hoặc không còn thông tin, việc suy đoán có thể dẫn đến đấu sai.

Nên yêu cầu kỹ thuật kiểm tra khi:

Điện trở không còn tem điện áp hoặc công suất.
Không có sơ đồ đấu dây.
Hộp cực có nhiều đầu dây nhưng không có ký hiệu.
Điện trở mới có số terminal khác sản phẩm cũ.
Không xác định được từng cặp phần tử.
Giá trị điện trở giữa các nhánh không đồng đều.
Điện trở từng bị chạm điện hoặc nhảy CB.
Hệ thống thay đổi từ nguồn điện cũ sang nguồn điện khác.

Nếu cần kiểm tra trước khi thay điện trở, nên chuẩn bị hình ảnh phần tử cũ và hộp đấu dây.

Ngoài ra, cần cung cấp điện áp nguồn, tổng công suất, số pha và môi trường gia nhiệt.

Những thông tin này giúp xác định sản phẩm phù hợp và hạn chế việc lựa chọn sai thông số.

Kiểm tra đúng trước khi nối điện trở gia nhiệt 3 pha

Cách nối điện trở gia nhiệt 3 pha cần được xác định từ điện áp định mức, công suất và sơ đồ của từng phần tử. Không nên chỉ dựa vào nguồn 380V hoặc vị trí các cầu nối để lựa chọn đấu sao hay tam giác.

Trước khi chạy, cần kiểm tra điện trở từng nhánh, cách điện, terminal và dây tiếp địa. Sau khi đóng điện lần đầu, tiếp tục đo dòng từng pha và theo dõi nhiệt độ đầu nối để phát hiện bất thường.
