Điện trở đúc nhôm cho khuôn ép nhựa: cần bản vẽ và số đo nào để đặt đúng?

Khi cần thay điện trở đúc nhôm cho khuôn ép nhựa, chỉ gửi hình ảnh của điện trở cũ thường chưa đủ để đặt sản phẩm mới. Kích thước tổng thể, vị trí lỗ, công suất, điện áp và hướng ra dây đều cần được xác định rõ. Chỉ một sai lệch ở vị trí lỗ hoặc phần khoét cũng có thể khiến điện trở không lắp vừa khuôn. Vì vậy, trước khi đặt hàng, người dùng nên chuẩn bị bản vẽ hoặc đo lại chi tiết điện trở cũ. Bài viết dưới đây sẽ giúp bạn xác định những thông tin quan trọng cần có trước khi gửi yêu cầu cho HARUDO.

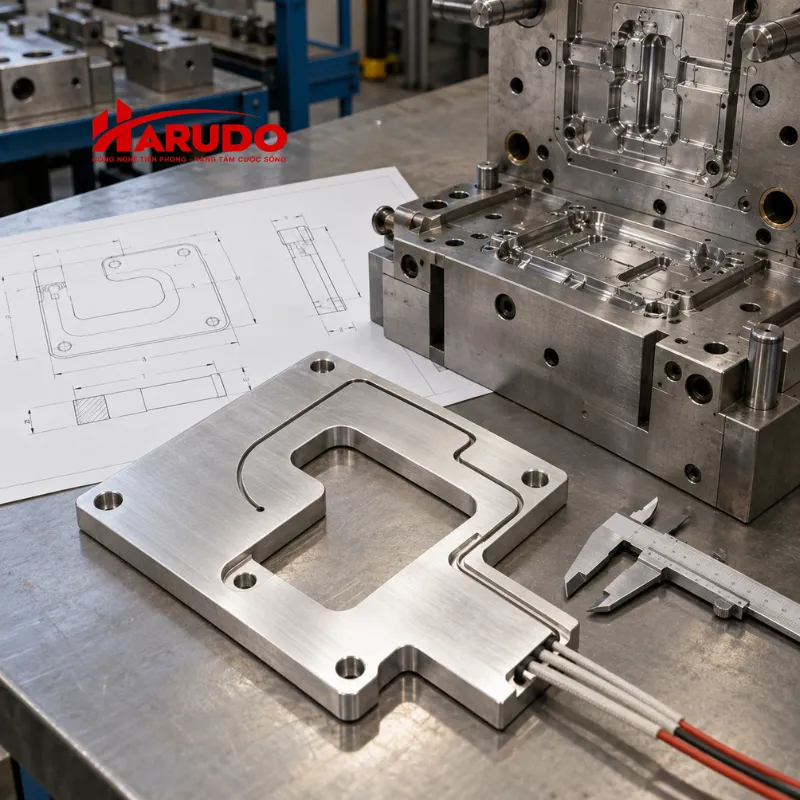

Điện trở đúc nhôm cho khuôn ép nhựa cần xác định những thông tin nào?

Điện trở đúc nhôm thường được thiết kế theo hình dạng và vị trí lắp thực tế. Vì vậy, cần xác định đồng thời kích thước cơ khí và thông số điện trước khi lựa chọn sản phẩm.

Kích thước tổng thể của điện trở

Kích thước tổng thể là thông tin đầu tiên cần kiểm tra. Không nên chỉ đo chiều dài và chiều rộng rồi chọn sản phẩm gần tương đương.

Các số đo cần chuẩn bị gồm:

Chiều dài và chiều rộng: Đo kích thước phủ bì của điện trở.
Độ dày khối nhôm: Đo tại vị trí không bị biến dạng.

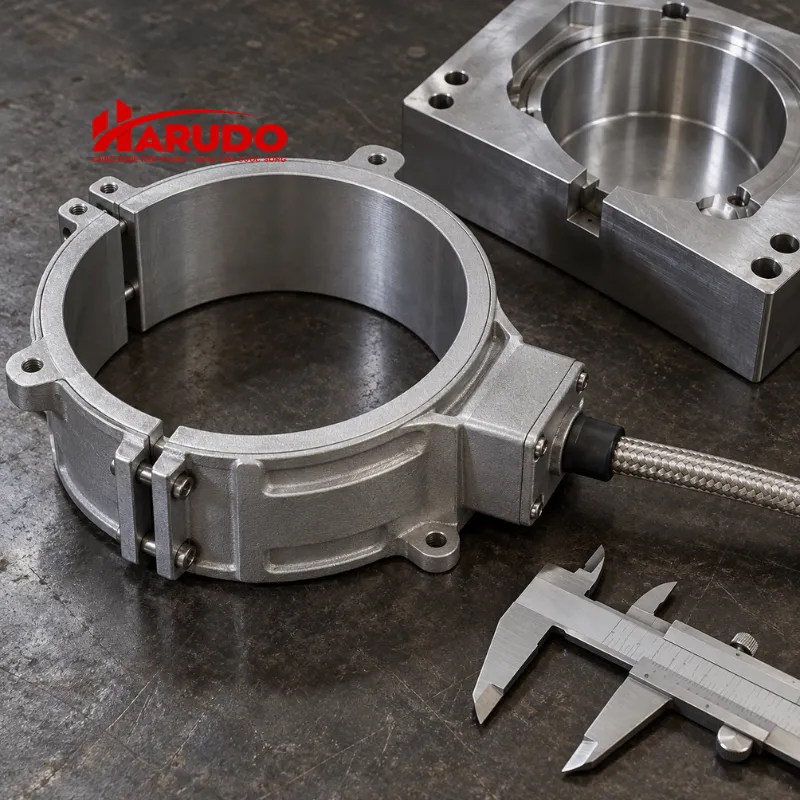

Đường kính trong và ngoài: Cần đo riêng nếu điện trở có dạng vòng.
Hình dạng thực tế: Xác định dạng tấm, vòng, bán nguyệt hoặc hình đặc biệt.
Phần khoét hoặc bậc: Ghi rõ kích thước rãnh, góc vát và phần tránh chi tiết máy.

Nếu điện trở đã sử dụng lâu, nên đo tại nhiều điểm. Cách này giúp phát hiện khối nhôm bị cong hoặc biến dạng.

Vị trí và kích thước các lỗ trên điện trở

Đây là phần dễ xảy ra sai lệch khi đặt điện trở đúc nhôm cho khuôn ép nhựa. Đo đúng đường kính lỗ nhưng sai vị trí tâm vẫn khiến sản phẩm không thể lắp vào khuôn.

Khi đo cần kiểm tra:

Lỗ bắt bulông: Ghi rõ đường kính, số lượng và vị trí từng lỗ. Nếu dùng lỗ ren, cần xác định thêm loại ren.
Khoảng cách tâm lỗ: Không nên đo từ mép lỗ này đến mép lỗ kia. Cần xác định khoảng cách từ tâm đến tâm.
Khoảng cách từ mép đến tâm: Chọn một cạnh chuẩn để xác định tọa độ của từng lỗ trên điện trở.
Lỗ cảm biến nhiệt: Cần ghi rõ đường kính, chiều sâu và vị trí. Nếu sử dụng thermocouple hoặc cảm biến khác, nên cung cấp thông tin đang sử dụng.
Lỗ kỹ thuật: Các lỗ tránh trục, đầu phun, bulông hoặc chi tiết cơ khí khác đều phải thể hiện trên bản vẽ.

Với sản phẩm có nhiều lỗ, nên đánh số từng vị trí. Cách này giúp hạn chế nhầm lẫn khi trao đổi thông số.

Xem thêm: Thanh điện trở gia nhiệt: Chọn dạng thẳng, chữ U hay có cánh cho từng thiết bị?

Điện áp và công suất của điện trở đúc nhôm

Kích thước đúng chưa có nghĩa điện trở mới có thể thay trực tiếp cho sản phẩm cũ. Điện áp và công suất cũng phải phù hợp với hệ thống điện của máy.

Trước khi đặt cần kiểm tra:

Điện áp sử dụng: Xác định đúng điện áp đang cấp cho điện trở. Không nên suy đoán dựa vào kích thước sản phẩm.
Tổng công suất: Có thể kiểm tra trên tem hoặc thông số kỹ thuật của điện trở cũ. Nếu không còn tem, cần cung cấp thông tin hệ thống để được tư vấn lại.
Số vùng gia nhiệt: Một điện trở có thể được thiết kế thành một hoặc nhiều vùng nhiệt. Cần xác định nếu máy điều khiển từng vùng riêng.
Kiểu nguồn điện: Cần cho biết hệ thống sử dụng nguồn một pha hay ba pha nếu có yêu cầu liên quan.
Thông tin trên sản phẩm cũ: Nên chụp lại tem, ký hiệu hoặc thông số còn đọc được trước khi tháo bỏ điện trở.

Không nên tự tăng công suất chỉ với mục đích làm khuôn nóng nhanh hơn. Công suất cần được lựa chọn cùng kích thước, nhiệt độ làm việc và khả năng điều khiển nhiệt của hệ thống.

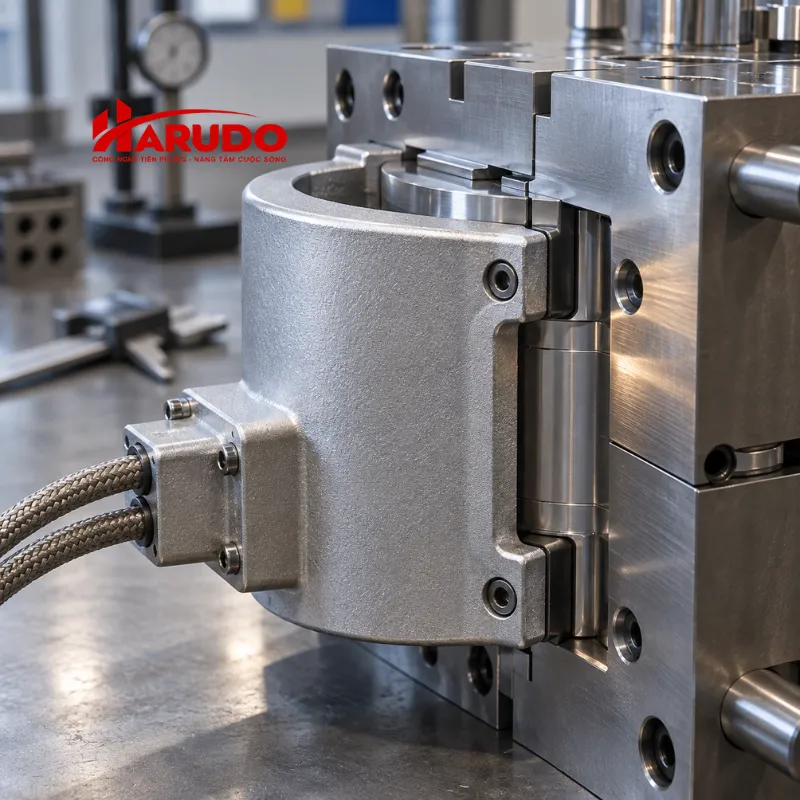

Vị trí đầu dây và kiểu đấu điện

Hướng ra dây thường bị bỏ qua khi đo điện trở cũ. Tuy nhiên, đây lại là thông tin ảnh hưởng trực tiếp đến việc lắp đặt.

Cần xác định các yếu tố sau:

Hướng ra dây: Đầu dây có thể hướng sang trái, phải, phía trên hoặc phía dưới tùy không gian máy.
Vị trí đầu điện: Cần ghi rõ khoảng cách từ đầu điện đến mép hoặc điểm chuẩn trên khối nhôm.
Chiều dài dây: Đo khoảng cách đến hộp điện hoặc vị trí đấu nối để chọn chiều dài phù hợp.
Kiểu đầu nối: Xác định sản phẩm đang dùng dây điện trực tiếp, cọc đấu điện hay dạng đầu nối khác.
Không gian xung quanh: Kiểm tra đầu dây có gần cơ cấu chuyển động, tấm chắn hoặc bề mặt nhiệt cao hay không.

Nếu vị trí đầu dây không phù hợp, điện trở vẫn có thể đúng kích thước nhưng khó lắp hoặc khó đấu điện.

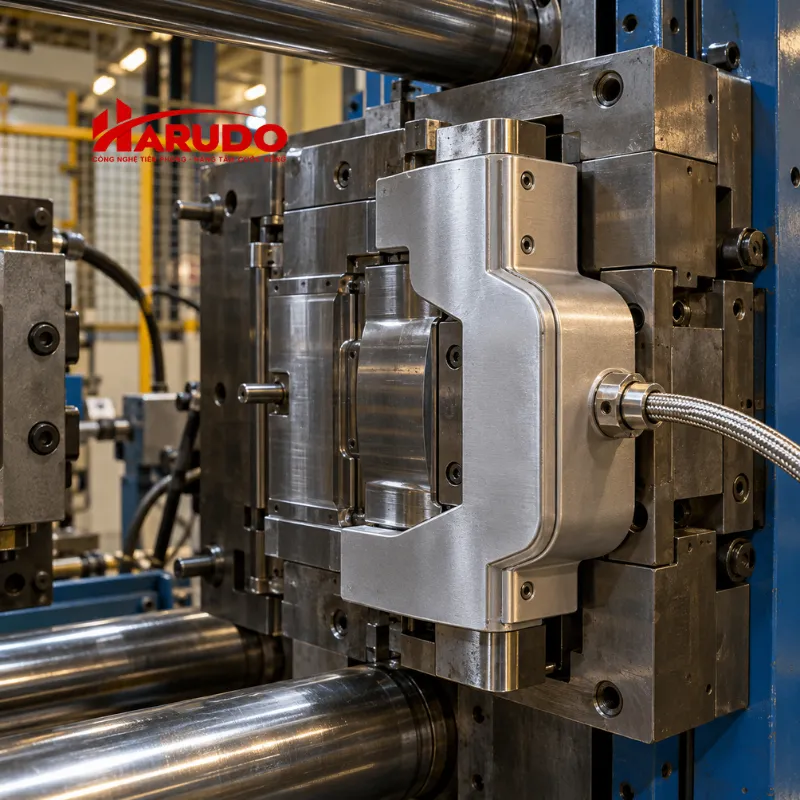

Thông tin về khuôn và nhiệt độ làm việc

Ngoài bản thân điện trở, điều kiện vận hành cũng cần được cung cấp. Thông tin này giúp lựa chọn cấu hình phù hợp với ứng dụng thực tế.

Người dùng nên chuẩn bị:

Loại khuôn đang sử dụng: Cho biết điện trở được lắp trên khuôn, tấm gia nhiệt hay cụm chi tiết nào của máy.
Nhiệt độ làm việc: Cần cung cấp nhiệt độ vận hành bình thường và mức nhiệt dự kiến cao nhất.
Thời gian gia nhiệt: Nếu có yêu cầu về thời gian tăng nhiệt, nên cung cấp ngay từ đầu.
Chu kỳ hoạt động: Cho biết hệ thống chạy liên tục hay gia nhiệt theo từng chu kỳ sản xuất.
Vị trí cảm biến: Cảm biến cần được bố trí phù hợp để bộ điều khiển nhận được nhiệt độ tại vùng cần kiểm soát.

Các thông tin này giúp tránh việc chỉ lựa chọn điện trở dựa trên hình dáng của sản phẩm cũ.

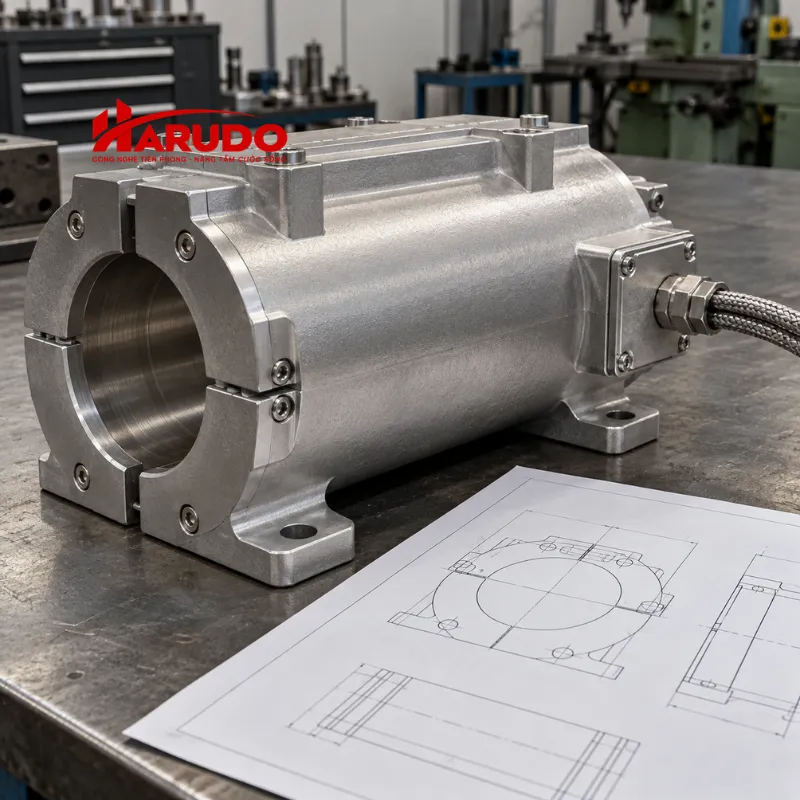

Bản vẽ điện trở đúc nhôm cần thể hiện những gì?

Bản vẽ càng rõ thì việc xác định cấu hình điện trở càng thuận tiện. Không nhất thiết bản vẽ phải quá phức tạp, nhưng các kích thước quan trọng phải được thể hiện đầy đủ.

Nội dung	Thông tin cần thể hiện
Kích thước tổng	Dài, rộng, đường kính, độ dày
Lỗ bắt bulông	Đường kính, số lượng, khoảng cách tâm
Lỗ cảm biến	Đường kính, chiều sâu, vị trí
Rãnh và phần khoét	Chiều dài, rộng, sâu và vị trí
Đầu dây	Vị trí, hướng ra dây, chiều dài dây
Thông số điện	Điện áp, công suất, số vùng nhiệt
Yêu cầu lắp đặt	Dung sai hoặc vị trí cần kiểm soát kích thước

Có điện trở đúc nhôm cũ thì nên đo như thế nào?

Khi đặt thay điện trở cũ, sản phẩm đang sử dụng là nguồn dữ liệu quan trọng nhất. Tuy nhiên, cần đo đúng cách để tránh lấy kích thước đã biến dạng làm thông số chuẩn.

Ưu tiên tháo điện trở để đo: Việc đo khi sản phẩm vẫn nằm trên máy có thể khiến một số kích thước bị sai. Các lỗ và phần khoét cũng khó kiểm tra đầy đủ.
Chọn một điểm chuẩn: Nên chọn một cạnh hoặc một góc làm mốc. Sau đó đo vị trí các lỗ và rãnh từ cùng một điểm chuẩn.
Đo tại nhiều vị trí: Với chiều dày hoặc đường kính, nên kiểm tra nhiều điểm. Nếu số đo chênh lệch đáng kể, cần xem điện trở có bị biến dạng hay không.
Đo khoảng cách tâm: Đặc biệt quan trọng với các lỗ bắt bulông. Không nên chỉ đo khoảng cách mép ngoài của hai lỗ.
Kiểm tra khuôn song song với điện trở: Nếu có thể, đo luôn khoảng cách lỗ và bề mặt lắp trên khuôn. Đây là cách để đối chiếu số đo của điện trở cũ.

Sau khi đo, nên ghi số liệu ngay trên ảnh hoặc bản phác thảo. Không nên chỉ gửi một danh sách kích thước mà không ghi rõ mỗi số thuộc vị trí nào.

Một ví dụ đơn giản có thể ghi:

Kích thước tổng: 300 x 220 mm.
Độ dày: 25 mm.
Lỗ A: đường kính 10 mm.
Lỗ B: đường kính 10 mm.
Khoảng cách tâm A-B: 180 mm.
Lỗ cảm biến: đường kính 6 mm.
Đầu dây: ra cạnh phải.
Điện áp: theo thông số sản phẩm cũ.
Công suất: theo thông số sản phẩm cũ.

Cách ghi này rõ hơn nhiều so với việc chỉ gửi ảnh và yêu cầu làm giống mẫu.

Những lỗi thường gặp khi đặt điện trở đúc nhôm cho khuôn ép nhựa

Sai số khi đặt điện trở thường đến từ việc thiếu dữ liệu ngay từ đầu. Một số lỗi có thể khiến sản phẩm mới không lắp được dù kích thước tổng thể tương đối giống.

Chỉ cung cấp chiều dài và chiều rộng: Hai kích thước này không thể hiện vị trí lỗ, rãnh, phần khoét hoặc đầu dây. Cần có bản vẽ chi tiết hơn.
Đo từ mép lỗ thay vì tâm lỗ: Sai lệch nhỏ ở vị trí bulông cũng có thể gây khó khăn khi lắp điện trở lên khuôn.
Không kiểm tra độ dày: Sản phẩm quá dày có thể vướng chi tiết máy. Ngược lại, quá mỏng có thể làm thay đổi điều kiện lắp đặt.
Ước lượng công suất: Không nên chọn công suất mới chỉ dựa vào kích thước hoặc cảm giác điện trở cũ nóng chậm.
Không xác định hướng ra dây: Điện trở mới có thể bị vướng thân máy hoặc cơ cấu chuyển động nếu đầu điện đặt sai phía.

Cần gửi gì cho HARUDO khi đặt điện trở đúc nhôm cho khuôn ép nhựa?

Chuẩn bị đủ thông tin ngay từ đầu giúp quá trình trao đổi nhanh hơn. HARUDO cũng có cơ sở rõ ràng hơn để kiểm tra sản phẩm phù hợp với ứng dụng.

Khách hàng nên gửi:

Bản vẽ kích thước: Thể hiện đầy đủ kích thước tổng, lỗ, rãnh, phần khoét và vị trí đầu dây.
Ảnh điện trở cũ: Nên chụp nhiều góc và có ảnh tem thông số nếu còn đọc được.
Ảnh vị trí lắp: Giúp kiểm tra không gian dành cho điện trở và hướng đi của dây điện.
Điện áp và công suất: Ưu tiên sử dụng thông số đã được xác nhận trên sản phẩm hoặc tài liệu kỹ thuật của máy.
Nhiệt độ làm việc: Cho biết nhiệt độ vận hành dự kiến của khuôn.
Số lượng cần sử dụng: Thông tin này nên được xác định ngay khi gửi yêu cầu.

Chọn đúng điện trở đúc nhôm cho khuôn ép nhựa ngay từ thông số ban đầu

Đặt đúng điện trở đúc nhôm cho khuôn ép nhựa cần nhiều thông tin hơn chiều dài, chiều rộng và công suất. Vị trí lỗ, phần khoét, độ dày, cảm biến và hướng đầu dây đều ảnh hưởng đến khả năng lắp đặt thực tế.

Nếu đang cần thay điện trở cũ, hãy chuẩn bị bản vẽ, ảnh thực tế và các thông số điện trước khi đặt hàng. Việc kiểm tra kỹ ngay từ đầu giúp hạn chế sai kích thước và giảm thời gian chỉnh sửa khi lắp đặt.

HARUDO cung cấp điện trở gia nhiệt theo thông số kỹ thuật và yêu cầu ứng dụng. Hãy gửi bản vẽ, ảnh sản phẩm cũ cùng thông tin điện áp, công suất và nhiệt độ làm việc để HARUDO tư vấn cấu hình phù hợp.
