Điện trở gia nhiệt dẹp dùng khi nào? Cách chọn theo bề mặt tiếp xúc và không gian lắp

Điện trở gia nhiệt dẹp được sử dụng trong những vị trí cần truyền nhiệt trên bề mặt phẳng, không gian lắp hẹp hoặc yêu cầu thanh nhiệt tiếp xúc sát với chi tiết cần làm nóng. So với dạng tròn, loại dẹp có lợi thế về diện tích tiếp xúc và khả năng bố trí trong các khe, rãnh hoặc cụm máy có giới hạn không gian. Tuy nhiên, để chọn đúng điện trở dẹp thanh, cần xem đồng thời kích thước, công suất, điện áp, vật liệu và diện tích bề mặt tiếp xúc. Trong bài viết này, HARUDO sẽ giúp bạn xác định các tiêu chí quan trọng trước khi lựa chọn hoặc đặt gia công điện trở dẹp.

Ưu điểm của điện trở gia nhiệt dẹp trong không gian lắp hẹp

Điểm khác biệt dễ nhận thấy của điện trở gia nhiệt dẹp nằm ở tiết diện mỏng và rộng. Cấu tạo này giúp thanh nhiệt có thể bố trí tại những khu vực mà điện trở tròn khó lắp hoặc không đảm bảo diện tích tiếp xúc cần thiết.

Một số ưu điểm đáng chú ý gồm:

Phù hợp với khe lắp có chiều cao giới hạn.
Có thể áp sát vào bề mặt kim loại cần làm nóng.
Tăng diện tích tiếp xúc trên cùng một chiều dài thanh.
Thuận tiện bố trí trong khuôn, bàn ép hoặc cụm máy.
Có thể gia công chiều dài, chiều rộng và độ dày theo vị trí thực tế.
Phù hợp với nhiều ứng dụng gia nhiệt bề mặt.
Dễ bố trí trong các thiết bị có không gian hạn chế.

Đặc biệt, thanh nhiệt bản dẹt thường phù hợp với các ứng dụng cần truyền nhiệt trực tiếp sang một bề mặt thay vì gia nhiệt chất lỏng theo kiểu nhúng.

Tuy nhiên, ưu điểm về hình dạng chỉ phát huy tốt khi thanh nhiệt được lắp sát với bề mặt cần gia nhiệt. Nếu xuất hiện khe hở lớn, nhiệt truyền không đều và có thể hình thành vùng nhiệt độ cao trên điện trở.

Cách chọn điện trở gia nhiệt dẹp theo bề mặt tiếp xúc và không gian lắp đặt

Khi chọn điện trở gia nhiệt dẹp, không nên chỉ quan tâm đến công suất hay điện áp. Hai yếu tố quan trọng cần xem xét đồng thời là diện tích tiếp xúc với bề mặt cần làm nóng và không gian thực tế dành cho thanh nhiệt. Nếu chọn sai một trong hai, điện trở có thể lắp không vừa hoặc truyền nhiệt không đều.

Chọn theo bề mặt tiếp xúc cần gia nhiệt

Bề mặt tiếp xúc ảnh hưởng trực tiếp đến khả năng truyền nhiệt của thanh nhiệt bản dẹt. Thanh càng áp sát vào chi tiết cần làm nóng thì nhiệt càng được truyền đều và ổn định hơn.

Trước khi lựa chọn nên kiểm tra:

Hình dạng bề mặt cần gia nhiệt.
Chiều dài vùng cần làm nóng.
Chiều rộng bề mặt tiếp xúc.
Độ phẳng của vị trí lắp.
Vị trí cố định thanh nhiệt.
Nhiệt độ cần đạt.
Yêu cầu phân bố nhiệt trên toàn bộ bề mặt.

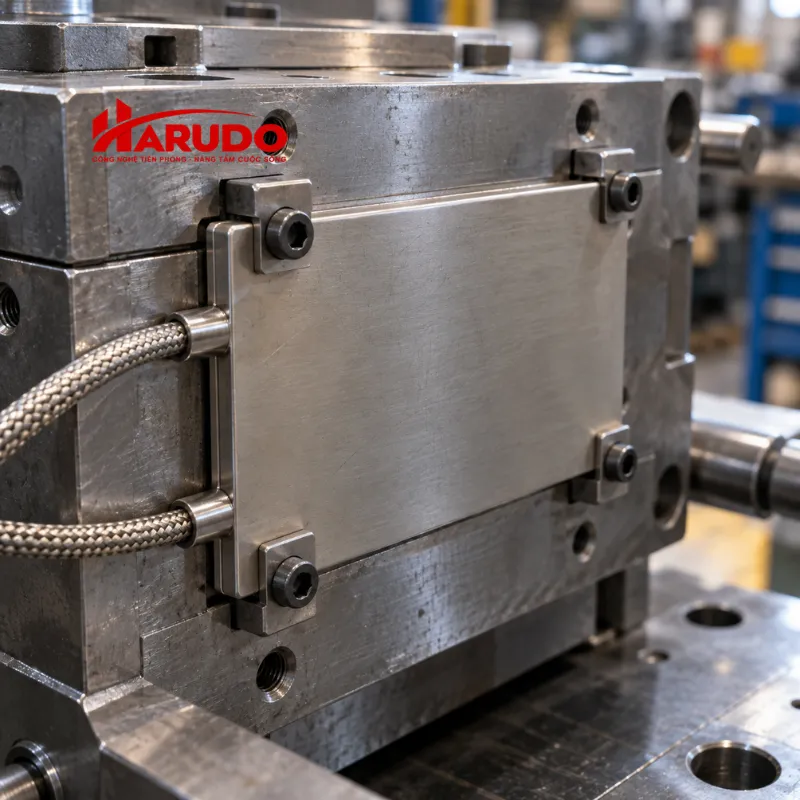

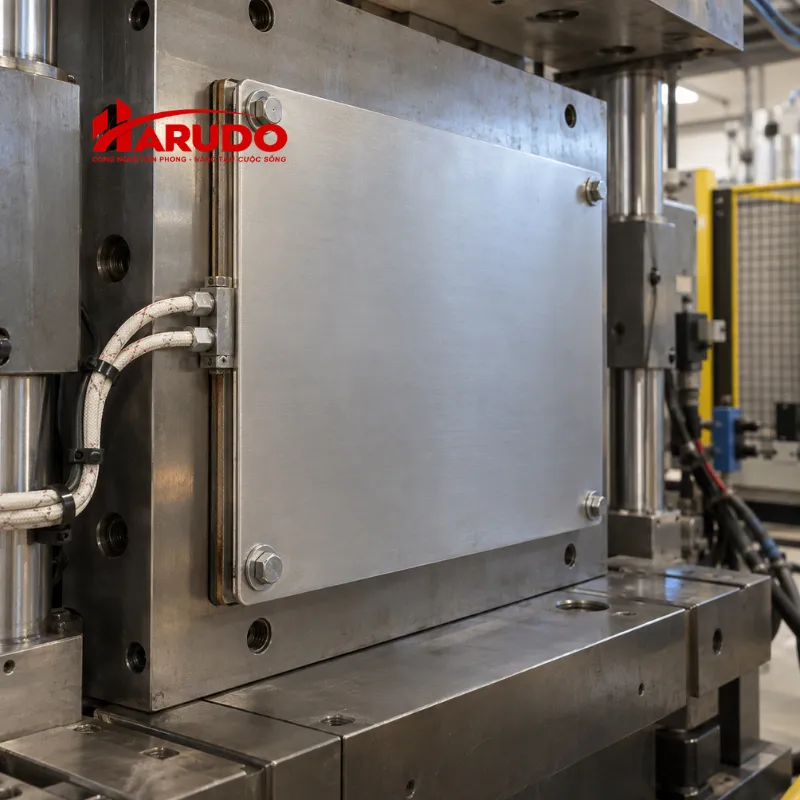

Với các ứng dụng như điện trở máy ép, thanh nhiệt thường cần tiếp xúc sát với bàn ép, khuôn hoặc tấm truyền nhiệt. Nếu chỉ một phần thanh áp sát còn phần khác bị hở, nhiệt có thể phân bố không đều và tạo ra chênh lệch nhiệt độ trên bề mặt.

Khi thiết kế hệ thống gia nhiệt bề mặt, nên xem xét đồng thời diện tích tiếp xúc và công suất. Điều này giúp lựa chọn chiều dài, chiều rộng và mật độ nhiệt phù hợp hơn thay vì chỉ dựa vào tổng công suất của điện trở.

Xem thêm: Cách lắp đặt máy bơm màng khí nén đúng kỹ thuật

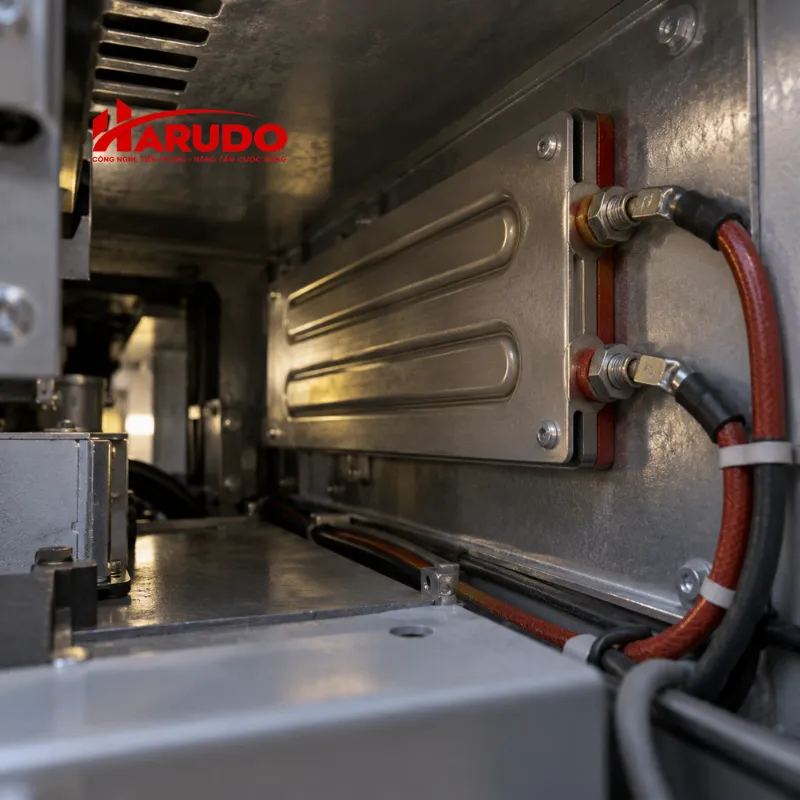

Chọn kích thước theo không gian lắp đặt

Không gian lắp quyết định trực tiếp kích thước điện trở dẹp. Thanh nhiệt quá lớn có thể không đưa được vào khe lắp, trong khi thanh quá nhỏ có thể không bao phủ đủ vùng cần truyền nhiệt.

Các kích thước cần đo trước gồm:

Chiều dài vị trí lắp.
Chiều rộng khe hoặc rãnh.
Độ dày tối đa cho phép.
Khoảng cách đến các chi tiết xung quanh.
Vị trí đầu cấp điện.
Khoảng trống cho dây dẫn.
Vị trí lỗ bắt vít hoặc bộ phận giữ thanh.
Khoảng hở cần thiết khi lắp và tháo bảo dưỡng.

Với các cụm máy nhỏ, chỉ cần sai vài milimet ở chiều rộng hoặc độ dày cũng có thể khiến điện trở dẹp thanh không thể lắp đúng vị trí. Vì vậy, nên đo trực tiếp bằng thước phù hợp thay vì ước lượng theo hình ảnh hoặc mẫu gần giống.

Ngoài phần thân thanh nhiệt, cần tính cả phần đầu đấu điện và hướng đi dây. Đây là chi tiết dễ bị bỏ sót nhưng lại ảnh hưởng trực tiếp đến khả năng lắp đặt trong các cụm máy kín.

Đối chiếu mẫu cũ hoặc bản vẽ trước khi đặt gia công

Nếu thiết bị đang sử dụng đã có sẵn điện trở cũ, đây là căn cứ tốt nhất để xác định thông số thay thế. Trường hợp thiết kế mới, nên dựa trên bản vẽ cơ khí và không gian lắp thực tế.

Nên chuẩn bị:

Ảnh điện trở cũ từ nhiều góc.
Chiều dài, chiều rộng và độ dày.
Kích thước phần đầu đấu điện.
Vị trí lỗ cố định.
Bản vẽ vị trí lắp nếu có.
Công suất và điện áp đang sử dụng.
Nhiệt độ làm việc thực tế.

HARUDO khuyến nghị nên cung cấp đầy đủ kích thước bề mặt cần gia nhiệt và không gian lắp trước khi đặt gia công. Điều này giúp xác định chính xác kích thước điện trở dẹp, hình dạng thanh và vị trí đầu điện, hạn chế phải chỉnh sửa sau khi sản xuất.

Những thông số cần kiểm tra trước khi đặt gia công

Khi gia công điện trở gia nhiệt dẹp, không nên chỉ dựa vào chiều dài và chiều rộng. Cần kiểm tra đồng thời kích thước, thông số điện và điều kiện sử dụng.

Các thông tin nên chuẩn bị gồm:

Kích thước: chiều dài, chiều rộng và độ dày.
Thông số điện: công suất và điện áp sử dụng.
Nhiệt độ làm việc: nhiệt độ thường xuyên hoặc mức tối đa.
Vật liệu vỏ: lựa chọn theo môi trường vận hành.

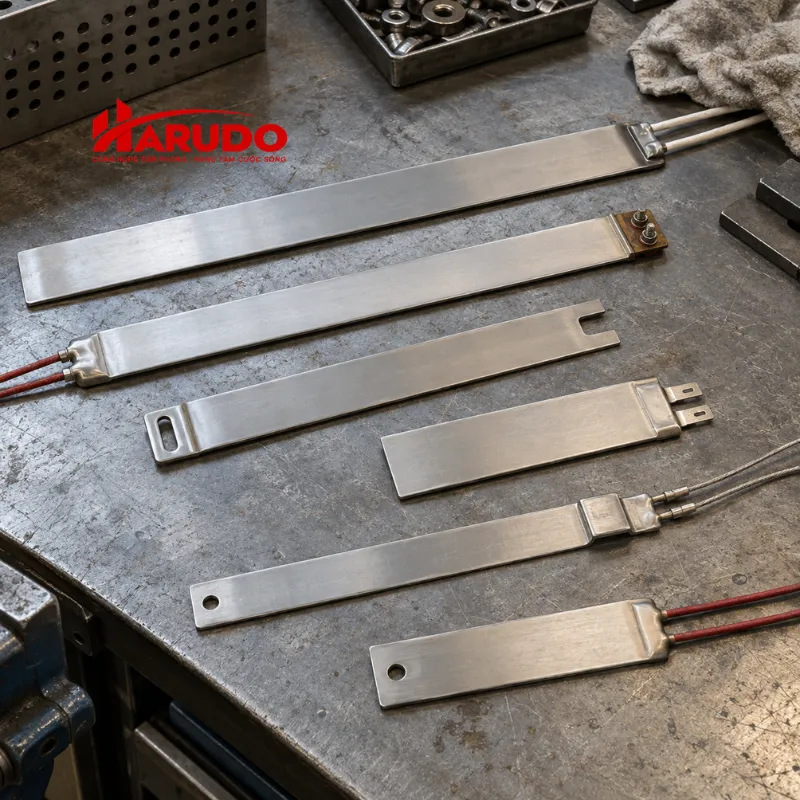

Hình dạng thanh: thẳng hoặc theo thiết kế riêng.
Đầu đấu điện: vị trí, kiểu đầu và chiều dài dây nếu có.
Chi tiết cố định: lỗ bắt vít hoặc cơ cấu gá lắp.
Môi trường sử dụng: khuôn, máy ép hoặc thiết bị khác.
Chế độ vận hành: liên tục hoặc theo chu kỳ.

Kích thước điện trở dẹp cần được đo chính xác. Nếu chiều rộng hoặc độ dày sai, thanh có thể không lắp vừa. Khả năng tiếp xúc với bề mặt gia nhiệt cũng có thể giảm.

Nếu thay mẫu cũ, nên gửi thêm ảnh tổng thể và ảnh đầu điện. Tem thông số và kích thước thực tế cũng rất hữu ích.

Với điện trở máy ép, nên cung cấp thêm kích thước vùng gia nhiệt và cách cố định. HARUDO có thể dựa vào các dữ liệu này để đối chiếu và lựa chọn cấu hình phù hợp trước khi gia công.

Xem thêm: 6 Lỗi Thường Gặp Ở Máy Bơm Màng

Những lỗi thường gặp khi chọn điện trở gia nhiệt dẹp

Một trong những nguyên nhân khiến điện trở hoạt động không hiệu quả là lựa chọn sản phẩm chỉ dựa vào công suất mà bỏ qua vị trí lắp và diện tích tiếp xúc.

Các lỗi thường gặp gồm:

Chọn thanh quá dày so với khe lắp.
Chiều rộng điện trở lớn hơn rãnh bố trí.
Thanh quá ngắn so với vùng cần gia nhiệt bề mặt.
Công suất quá cao trên diện tích thanh nhỏ.
Điện trở không áp sát vào bề mặt cần làm nóng.
Chọn sai điện áp.
Không tính không gian cho đầu đấu dây.
Đặt vị trí đầu điện sát vùng nhiệt độ quá cao.
Không kiểm tra phương án cố định thanh nhiệt.
Sao chép kích thước cũ nhưng thay đổi công suất quá nhiều.

Đặc biệt, khi bề mặt tiếp xúc không tốt, một phần nhiệt không truyền được sang chi tiết cần gia nhiệt. Thanh điện trở có thể nóng hơn dự kiến trong khi bề mặt máy vẫn chưa đạt nhiệt độ mong muốn.

Vì vậy, khi chọn điện trở dẹp thanh, cần xem kích thước và bề mặt tiếp xúc là một phần của thiết kế nhiệt chứ không chỉ là yêu cầu để sản phẩm lắp vừa.

Khi nào nên đặt gia công theo kích thước riêng?

Các mẫu tiêu chuẩn phù hợp với nhiều vị trí lắp phổ biến. Tuy nhiên, thiết bị có kết cấu riêng thường cần gia công điện trở dẹp theo kích thước thực tế để tránh phải sửa lại máy.

Nên cân nhắc gia công riêng khi:

Không tìm được mẫu có kích thước phù hợp.
Khe lắp có chiều rộng hoặc độ dày đặc biệt.
Cần chiều dài thanh theo vùng gia nhiệt.
Công suất hoặc điện áp khác mẫu tiêu chuẩn.
Vị trí đầu điện cần bố trí theo hướng riêng.
Điện trở máy ép có hình dạng đặc thù.
Cần thêm lỗ cố định hoặc chi tiết lắp.
Máy cũ vẫn giữ nguyên kết cấu.
Cần thay đổi vật liệu theo nhiệt độ làm việc.

Nếu máy đã sử dụng lâu năm và không còn mẫu thay tương đương, gia công theo mẫu cũ thường phù hợp hơn. Cách này giúp giữ đúng hình dạng, kích thước và vị trí đầu điện.

Khi đặt hàng, nên gửi mẫu cũ hoặc bản vẽ nếu có. Trường hợp không còn mẫu, cần chuẩn bị:

Ảnh vị trí lắp.
Chiều dài, rộng và độ dày khe lắp.
Kích thước vùng gia nhiệt.
Công suất và điện áp.
Nhiệt độ làm việc.
Vị trí đầu điện.
Kiểu cố định.
Môi trường sử dụng.

Thông tin càng đầy đủ thì phương án gia công càng sát với thiết bị. HARUDO có thể hỗ trợ đối chiếu mẫu cũ và gia công điện trở dẹp theo kích thước, công suất và yêu cầu lắp đặt thực tế.

Kết luận

Điện trở gia nhiệt dẹp phù hợp với các ứng dụng cần gia nhiệt bề mặt, bố trí trong khe hẹp hoặc cần thanh nhiệt áp sát vào khuôn, bàn ép và các chi tiết máy. Để sử dụng hiệu quả, cần lựa chọn đồng thời kích thước, công suất, điện áp và diện tích tiếp xúc thay vì chỉ quan tâm đến khả năng lắp vừa. Đặc biệt với điện trở máy ép hoặc thiết bị có không gian giới hạn, việc đo chính xác kích thước điện trở dẹp trước khi đặt hàng sẽ giúp hạn chế phải chỉnh sửa sản phẩm sau khi gia công.

Nếu chưa xác định được loại điện trở dẹp thanh phù hợp, bạn có thể gửi ảnh mẫu cũ, bản vẽ hoặc kích thước vị trí lắp cho HARUDO. HARUDO hỗ trợ đối chiếu thông số và gia công điện trở theo yêu cầu thực tế của từng hệ thống.
