Điện trở gia nhiệt nước mặt bích: Chọn kích thước, gioăng và công suất thế nào?

Điện trở gia nhiệt nước mặt bích thường được lắp trực tiếp vào bồn để đun nước trong hệ thống sản xuất, vệ sinh, gia nhiệt tuần hoàn hoặc xử lý công nghiệp. Khi đặt mới hoặc thay thế, người dùng cần xác định đúng kích thước mặt bích, loại gioăng, chiều dài thanh nhiệt và công suất sử dụng. Chọn sai một trong các thông số này có thể khiến điện trở không lắp vừa, rò nước hoặc gia nhiệt không đạt yêu cầu. Trong bài viết này, Harudo hướng dẫn các thông số cần kiểm tra trước khi đặt điện trở mặt bích.

Cách chọn điện trở gia nhiệt nước mặt bích đúng thông số

Khi chọn điện trở gia nhiệt nước mặt bích, không nên chỉ dựa vào công suất. Phần cơ khí, khả năng làm kín, chiều dài phát nhiệt và điều kiện cấp điện cần được xác định đồng thời để điện trở lắp vừa, truyền nhiệt ổn định và hạn chế rò rỉ trong quá trình sử dụng.

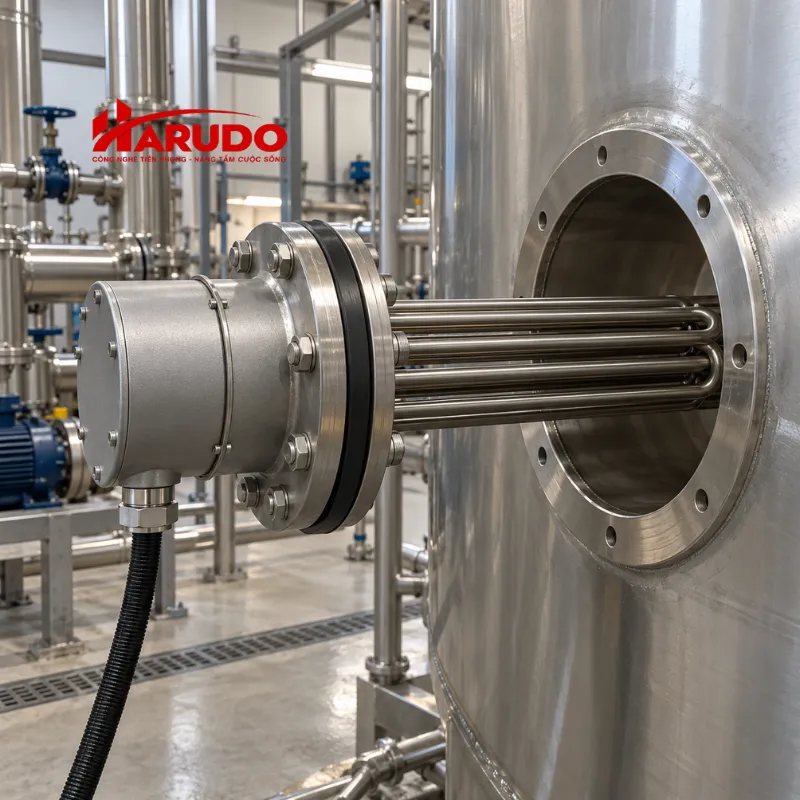

Chọn đúng đường kính và kích thước mặt bích

Mặt bích là bộ phận liên kết điện trở với thành bồn. Nếu sai kích thước, bộ điện trở có thể không lắp vừa. Độ kín tại vị trí đầu chờ cũng có thể bị ảnh hưởng.

Các thông số cần kiểm tra gồm:

Đường kính ngoài: phải phù hợp với đầu chờ trên bồn.
Số lỗ bulông: cần trùng với mặt bích đang sử dụng.
Đường kính tâm lỗ: giúp các vị trí bulông khớp chính xác.
Đường kính lỗ bulông: phải phù hợp với loại bulông lắp đặt.
Độ dày mặt bích: ảnh hưởng đến độ cứng và khả năng chịu lực.
Tiêu chuẩn mặt bích: như DIN, JIS, ANSI hoặc quy cách riêng.
Chiều dài thanh nhiệt: phải đủ sâu nhưng không chạm thành hoặc đáy bồn.

Ngoài chiều dài tổng, cần xác định cả chiều dài phần phát nhiệt. Phần này không nên quá ngắn so với công suất. Nếu không phù hợp, mật độ nhiệt bề mặt có thể tăng. Điều đó có thể làm giảm độ bền của thanh nhiệt.

Khi thay điện trở cũ, nên đo trực tiếp sản phẩm đang sử dụng. Bạn cũng có thể gửi hình ảnh kèm kích thước cho đơn vị gia công.

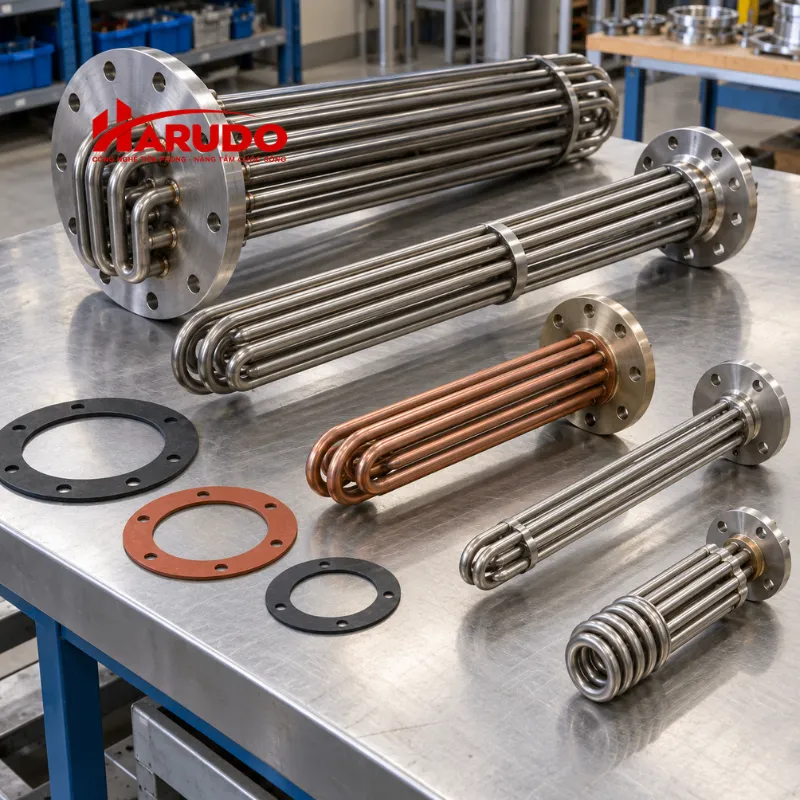

Chọn gioăng làm kín phù hợp

Gioăng làm kín nằm giữa mặt bích điện trở và mặt bích bồn, có nhiệm vụ hạn chế nước rò ra ngoài trong quá trình vận hành.

Khi chọn gioăng cần chú ý:

Đúng kích thước mặt bích: Gioăng phải khớp đường kính và vị trí bulông.
Phù hợp nhiệt độ làm việc: Nước nóng ở nhiệt độ cao cần loại gioăng có khả năng chịu nhiệt tương ứng.
Phù hợp áp suất: Bồn kín hoặc hệ thống có áp suất yêu cầu gioăng và mặt bích chắc chắn hơn.
Phù hợp môi chất: Ngoài nước sạch, nếu hệ thống có hóa chất hoặc dung dịch đặc biệt thì vật liệu gioăng cũng cần tương thích.
Không sử dụng gioăng đã biến dạng: Gioăng cũ bị chai, nứt hoặc mất đàn hồi có thể gây rò nước sau khi lắp lại.

Tùy điều kiện vận hành, có thể sử dụng gioăng cao su chịu nhiệt, PTFE hoặc vật liệu làm kín chuyên dụng khác. Khi lắp, bề mặt tiếp xúc cần được vệ sinh sạch và bulông nên được siết đều theo từng vị trí đối xứng để lực ép phân bố đồng đều.

Xem thêm: Nguyên lý và cấu tạo của điện trở đốt nóng 1 đầu

Chọn công suất điện trở đun nước

Công suất quyết định tốc độ tăng nhiệt của nước. Tuy nhiên, công suất càng lớn không có nghĩa hệ thống sẽ luôn hoạt động tốt hơn.

Để chọn công suất điện trở đun nước, cần xác định:

Lượng nước cần gia nhiệt: Dung tích càng lớn thì nhu cầu công suất càng cao nếu muốn giữ cùng thời gian tăng nhiệt.
Nhiệt độ ban đầu và nhiệt độ yêu cầu: Chênh lệch nhiệt độ càng lớn thì năng lượng cần cung cấp càng nhiều.
Thời gian cần đạt nhiệt độ: Hệ thống cần gia nhiệt nhanh thường yêu cầu công suất cao hơn.
Khả năng thất thoát nhiệt: Bồn không cách nhiệt hoặc đặt ngoài môi trường có thể cần thêm công suất để bù tổn thất.
Số lượng thanh nhiệt: Có thể chia công suất tổng cho nhiều thanh thay vì dồn vào một thanh ngắn.

Không nên tự tăng công suất trong khi giữ nguyên chiều dài phần phát nhiệt. Khi công suất quá lớn so với diện tích bề mặt, nhiệt độ vỏ điện trở có thể tăng nhanh, đặc biệt khi nước có nhiều cặn khoáng bám trên thanh.

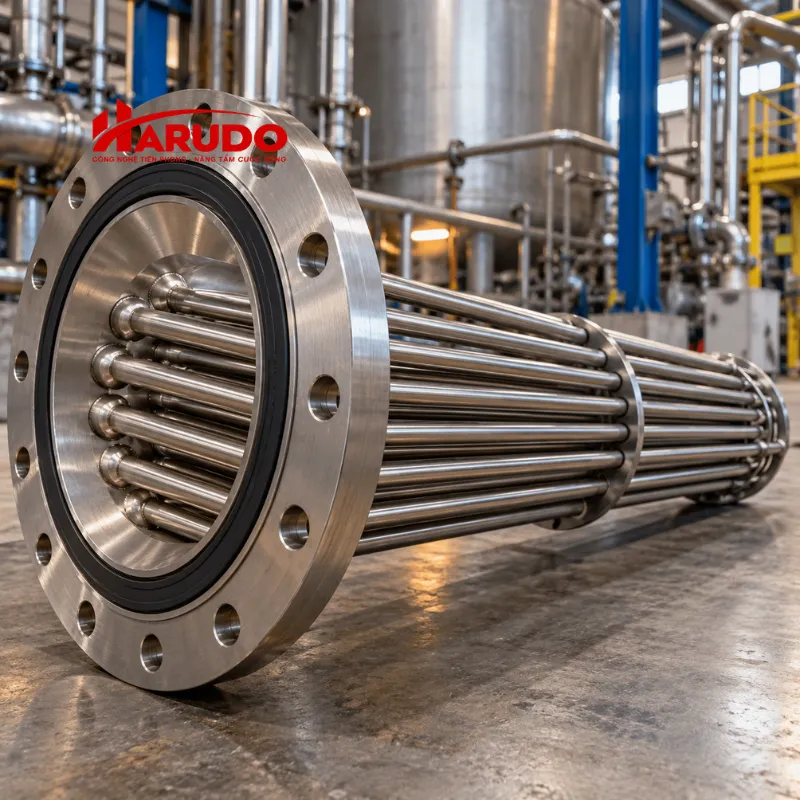

Khi nào nên sử dụng thanh nhiệt 3 pha?

Với các hệ thống công suất lớn, thanh nhiệt 3 pha thường được sử dụng để phân bổ tải điện tốt hơn và phù hợp với nguồn điện công nghiệp.

Khi đặt điện trở cần cung cấp rõ:

Điện áp sử dụng: Ví dụ 220V, 380V hoặc theo hệ thống thực tế.
Nguồn điện: 1 pha hay 3 pha.
Công suất tổng: Xác định theo dung tích nước và thời gian gia nhiệt.
Phương án đấu điện: Cần theo đúng thiết kế của điện trở và tủ điều khiển.
Số lượng thanh hoặc cụm điện trở: Giúp phân chia tải phù hợp cho từng pha.

Ngoài ra, hệ thống công suất lớn nên có thiết bị điều khiển và bảo vệ phù hợp như contactor, relay nhiệt, cảm biến nhiệt hoặc bộ giới hạn nhiệt để giảm nguy cơ quá nhiệt khi vận hành.

Không nên chỉ nhìn số đầu cực rồi tự xác định cách đấu. Đấu sai điện áp hoặc sai cấu hình sao – tam giác có thể khiến điện trở hoạt động không đúng công suất, quá tải hoặc hư hỏng.

Những thông số cần gửi khi đặt điện trở mặt bích

Để gia công đúng kích thước và báo giá sát hơn, khách hàng nên cung cấp đầy đủ các thông số của điện trở và bồn sử dụng.

Các thông tin cần chuẩn bị gồm:

Kích thước mặt bích: đường kính ngoài, độ dày, số lỗ bulông, đường kính lỗ và tâm lỗ.
Chiều dài thanh nhiệt: gồm chiều dài tổng và phần phát nhiệt.
Số lượng, đường kính thanh: giúp xác định cấu tạo và cách phân bố công suất.
Dung tích bồn: là cơ sở để tính công suất gia nhiệt phù hợp.
Nhiệt độ yêu cầu: gồm nhiệt độ ban đầu và nhiệt độ cần đạt.
Thời gian gia nhiệt: ví dụ 30 phút, 1 giờ hoặc 2 giờ.
Nguồn điện: 220V, 380V, 1 pha hoặc 3 pha.
Vật liệu: inox 304, inox 316 hoặc vật liệu phù hợp với môi trường.
Môi trường sử dụng: nước sạch, dung dịch hoặc môi trường có tính ăn mòn.
Kiểu đầu điện: cọc điện, dây chịu nhiệt, hộp bảo vệ hoặc đầu nối riêng.

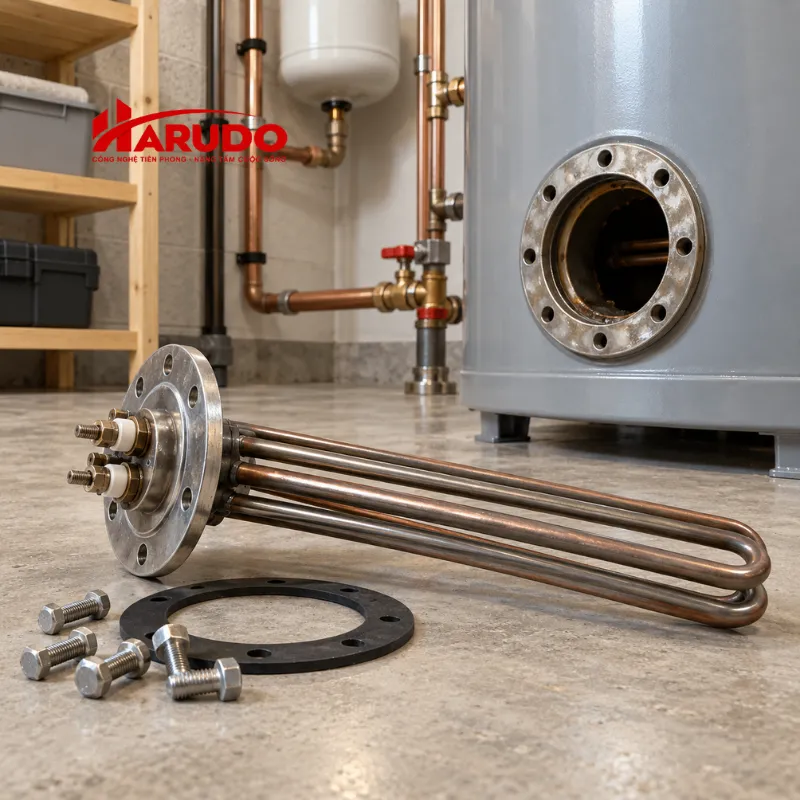

Nếu thay điện trở cũ, nên gửi thêm ảnh tổng thể, ảnh mặt bích và tem thông số. Nếu có bản vẽ, nên gửi kèm để đối chiếu kích thước.

Thông tin càng đầy đủ thì việc chọn công suất, vật liệu và cấu hình càng chính xác. Nhờ đó, có thể hạn chế sai lệch khi gia công và lắp đặt.

Xem thêm: Các loại điện trở gia nhiệt hiện nay

Các lỗi thường gặp khi chọn điện trở gia nhiệt nước mặt bích

Điện trở đúng công suất vẫn có thể hoạt động không hiệu quả nếu sai kích thước, vật liệu hoặc cách lắp. Với điện trở mặt bích, chỉ cần một thông số không khớp cũng có thể gây khó khi lắp đặt.

Một số lỗi thường gặp gồm:

Chỉ báo đường kính bích: thiếu số lỗ bulông, đường kính tâm lỗ hoặc kích thước lỗ.
Không kiểm tra chiều dài thanh nhiệt: thanh quá dài có thể chạm bồn, còn quá ngắn làm phân bố nhiệt kém.
Không xác định phần phát nhiệt: vùng phát nhiệt quá ngắn có thể làm mật độ nhiệt tăng.
Chọn công suất chưa phù hợp: công suất thấp làm nóng chậm, còn quá cao có thể tăng tải điện.
Bỏ qua gioăng làm kín: gioăng không phù hợp có thể gây rò nước tại mặt bích.
Không xác nhận nguồn điện: cần làm rõ điện áp, công suất và phương án đấu nối.
Chọn sai vật liệu: inox 304, inox 316 hoặc vật liệu khác phải phù hợp với môi trường nước.
Không tính đến cặn bám: cặn khoáng có thể làm giảm khả năng truyền nhiệt.

Ngoài ra, phần phát nhiệt phải luôn ngập trong nước khi vận hành. Không nên cấp điện khi bồn chưa đủ nước vì thanh nhiệt có thể quá nhiệt rất nhanh.

Để hạn chế sai sót, nên kiểm tra đầy đủ kích thước mặt bích, chiều dài thanh, công suất, nguồn điện, vật liệu và điều kiện sử dụng trước khi đặt gia công.

Chọn điện trở gia nhiệt nước mặt bích theo đúng nhu cầu

Để chọn đúng điện trở gia nhiệt nước mặt bích, cần xem xét đồng thời kích thước mặt bích, chiều dài thanh nhiệt, gioăng làm kín, công suất, vật liệu và nguồn điện sử dụng. Việc chỉ dựa vào công suất hoặc đường kính mặt bích rất dễ dẫn đến tình trạng sản phẩm không lắp vừa, truyền nhiệt không phù hợp hoặc nhanh xuống cấp khi vận hành.

Nếu cần gia công điện trở mặt bích cho bồn nước, bạn có thể gửi cho HARUDO hình ảnh điện trở cũ, kích thước mặt bích, dung tích bồn, nhiệt độ cần đạt và thông tin nguồn điện. Từ các dữ liệu này, HARUDO có thể tư vấn cấu hình phù hợp và báo giá sát với điều kiện sử dụng thực tế.
